Cette section décrit le processus de dérivation d'une adresse IP à partir d'une adresse MAC et le temps nécessaire pour dériver l'adresse IP.
Obtention d'une adresse IP à partir d'une adresse MAC
NOTE : A chaque équipement Ethernet correspond un ID unique. Par conséquent, une adresse IP a été affectée à chaque adaptateur à l'usine Schneider. Cette adresse IP dérive d'une adresse MAC.

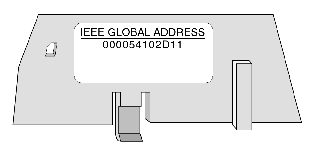

L'adresse MAC ou adresse globale IEEE est enregistrée sous forme de valeur hexadécimale. L'adresse apparaît sur l'extérieur de l'adaptateur. Comme mentionné ci-dessus, chaque adresse MAC est unique. L'adresse inscrite sur l'étiquette ci-dessous est une adresse unique et correspond à l'adresse de l'adaptateur illustré ci-dessous. Votre adaptateur aura une autre adresse.
Pour convertir ces nombres hexadécimaux en nombres décimaux, suivez ces étapes :
-
L'adresse présentée ci-dessus comporte six paires de valeurs hexadécimales. Ignorez les deux premières paires, 00 et 00.
-
Identifiez une paire, 54 par exemple.
-
Multipliez le première nombre (5) par 16. 5 x 16 = 80
-
Ajoutez le deuxième nombre (4). 80 + 4 = 84
Il existe de nombreuses sources de conversion des nombres hexadécimaux en nombres décimaux. Nous vous recommandons d'effectuer une recherche sur Internet ou d'utiliser la calculatrice Windows en mode scientifique.
Ce tableau convertit les paires hexadécimales de l'adresse globale IEEE (adresse MAC) ci-dessus en nombre décimal qui devient un élément d'une adresse IP.
|
Paire hexadécimale
|
Conversion décimale
|
|
54
5 x 16 = 80 + 4 = 84
|
84
|
|
10
1 x 16 = 16 + 0 = 16
|
16
|
|
2D
2 x 16 = 32 + 13 = 45
D = 13 en hexadécimal
|
45
|
|
11
1 x 16 = 16 + 1 = 17
|
17
|
L'adresse IP de l'adaptateur ci-dessus est 84.16.45.17.
