Ce document décrit le Momentum 170ENT11002 (170ENT11000), un adaptateur pouvant être connecté à n'importe quelle embase Momentum afin de créer un module d'E/S fonctionnel. Vous pouvez utiliser le Momentum 170ENT11002 pour remplacer directement le Momentum 170ENT11000.

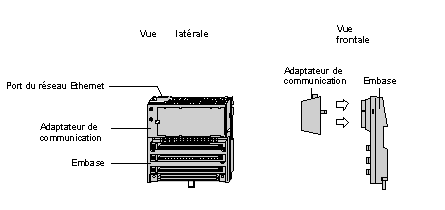

Cet adaptateur se connecte à n'importe quel modèle d'embase Momentum pour former un module E/S complet communicant sur un réseau Ethernet. Ce module offre une connexion directe au réseau Ethernet, permettant à un hôte Ethernet de communiquer avec des équipements raccordés aux borniers de l'embase. Par conséquent, un automate programmable ou un autre équipement hôte du réseau peut lire à partir des borniers d'entrée et écrire sur les borniers de sortie de l'embase.

L'adaptateur communique avec les équipements hôtes à l'aide du protocole d'application Modbus avec des paquets TCP/IP. Il gère les trames Ethernet II et IEEE802.3SNAP.

Pour plus d'informations sur l'utilisation du protocole d'application Modbus avec TCP/IP, reportez-vous au Guide utilisateur Ethernet TCP/IP (840USE107). Les détails du protocole Modbus sont abordés dans le Guide de référence du protocole Modbus (PI MBUS 300).

Pour plus d'informations sur l'application et le câblage des embases, reportez-vous au Guide utilisateur des embases Momentum (870USE002).

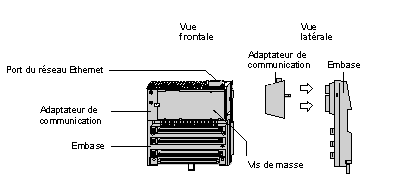

Chaque adaptateur est raccordé au connecteur de communication interne de son embase. Les clips soutiennent l'adaptateur et peuvent être retirés avec un tournevis standard. Vous pouvez utiliser une vis de masse pour obtenir un meilleur système de masse. L'utilisateur peut écrire sur l'étiquette de câblage de la face avant (fournie avec l'embase) pour identifier les connexions de câblage aux borniers de l'embase.

L'adaptateur est considéré comme un équipement ouvert et doit être monté dans un boîtier approuvé pour le site sur lequel il est installé.

Le courant de l'adaptateur et de l'embase est fourni par l'utilisateur sur le site. L'adaptateur reçoit une tension de fonctionnement via sa connexion interne de l'embase. L'adaptateur surveille sa tension et est déconnecté du réseau si la tension ne respecte pas la tolérance.

Les données sont mappées entre l'application et les borniers de l'embase au format CEI. Reportez-vous au Guide utilisateur des embases Momentum (870USE002) pour connaître les schémas de mappage des embases.

Il est recommandé de configurer votre réseau pour inclure uniquement l'application hôte et les adaptateurs de communication d'embase afin de garantir une chronologie déterministe des messages E/S. L'ajout d'autres types d'équipement, tels que les interfaces utilisateur ou les programmateurs, peut occasionner des écarts dans la chronologie des messages E/S lorsque ces équipements accèdent au réseau.
