Cette section décrit la configuration d'un 170ENT11001 Momentum à l'aide du protocole Modbus TCP/IP.
L'adaptateur contient trois groupes de registres internes qui lui permettent :
-
de transférer des données d'entrée et de sortie aux borniers de l'adaptateur de l'embase
-
de définir ou de récupérer la configuration de l'adaptateur
-
de contrôler l'état du système
Il est possible d'accéder aux trois groupes de registres en tant que références 4x (400) par les blocs fonction MSTR sur le réseau Ethernet par des commandes Modbus standard afin de garantir la compatibilité avec des équipements existants.
L'utilisateur peut accéder à plusieurs registres pour obtenir des informations sur le module E/S via le réseau Ethernet. Ces registres internes sont mappés pour lancer l'émulation des registres 4x (400), permettant d'utiliser les commandes d'écriture et de lecture des registres 4x (400), par exemple, via un bloc MSTR.
Il est possible d'accéder à ces mêmes registres via les pages Web, comme indiqué dans la section Accès à l'adaptateur 170ENT11001 Momentum via les pages Web intégrées. L'accès via les pages Web permet d'obtenir une interface graphique plus conviviale pour configurer les registres.

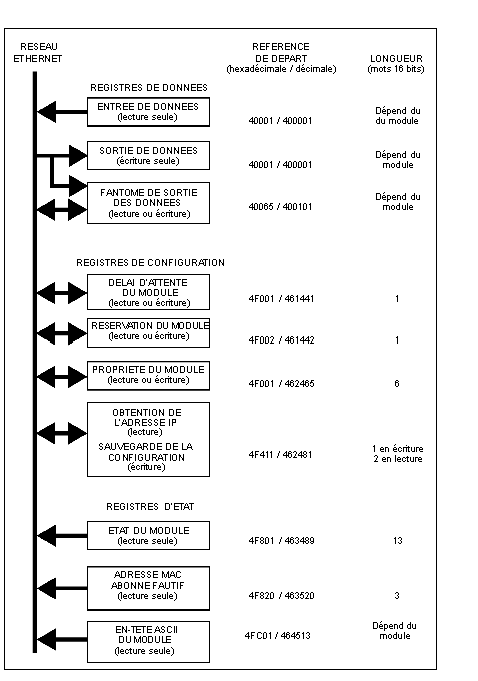

Le schéma ci-dessous illustre le flux de données entre les registres internes du réseau Ethernet et de l'adaptateur de communication Ethernet.
Schéma du flux de données
