Voyants d'état — 170ENT11001 Momentum
|
|
|
|
|
Voyants d'état — 170ENT11001 Momentum
|
|
|
|
|

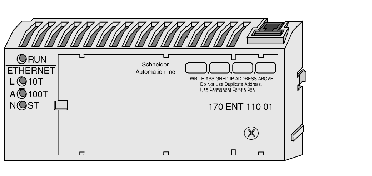

Voyant
|
Nom du voyant
|
Couleur
|
Description
|
|---|---|---|---|
|
RUN
|
Voyant du mode d'exécution (Run)
|
Vert
|
Indique le mode de fonctionnement du module.
|
|
10T
|
Voyant LAN ACT-10
|
Vert*
|
Indique une activité réseau de 10 Mb/s.
Voir remarque ci-dessous.
|
|
100T
|
Voyant LAN ACT-100
|
Orange*
|
Indique une activité réseau de 100 Mb/s.
Voir remarque ci-dessous.
|
|
ST
|
Indicateur d'état LAN
|
Vert
|
Indique l'état de l'interface.
|
|
Voyant de signalisation RUN
|
Voyant de signalisation d'état LAN ST
|
Etat
|
|---|---|---|
|
Allumé (fixe)
|
Allumé
|
Fonctionnement normal : L'embase est sous tension et l'adaptateur est prêt pour la communication avec le réseau. L'adaptateur détecte l'activité réseau. La fréquence de clignotement du voyant LAN ACT approprié indique le volume d'activité. Le voyant LAN ACT peut s'allumer en continu si l'activité réseau est forte.
Le voyant est allumé continuellement en fonctionnement normal.
|
|
Eteint
|
Eteint
|
L'interface n'est pas sous tension.
|
|
Sans objet
|
Clignotement rapide
|
Initialisation normale d'Ethernet à la mise sous tension.
|
|
Sans objet
|
3 éclairs, longue extinction
|
Indique qu'aucune impulsion n'est détectée. Le câble de réseau n'est pas raccordé ou est défectueux. Le commutateur/concentrateur ne fonctionne pas correctement ou n'a pas été correctement configuré.
|
|
Sans objet
|
4 éclairs, longue extinction
|
Adresse IP dupliquée.
|
|
Sans objet
|
5 éclairs, longue extinction
|
Pas d'adresse IP : l'adaptateur tente d'obtenir une adresse IP auprès d'un serveur BOOTP.
|
|
Sans objet
|
6 éclairs, longue extinction
|
Mode E/S sûr - l'E/S est désactivée. L'équipement utilise l'adresse IP par défaut.
|
|
Allumé
|
7 éclairs, longue extinction
|
Echec de mise à jour du serveur FDR - E/S toujours en exécution.
Vérifiez le serveur FDR et/ou les connexions des câbles au serveur FDR.
La condition d'échec de mise à jour du serveur FDR disparaît une fois la communication avec le serveur FDR rétablie.
|
|
Eteint
|
7 éclairs, longue extinction
|
Echec de mise à jour du serveur FDR à la mise sous tension.
Vérifiez le serveur FDR et/ou les connexions des câbles au serveur FDR.
Vous devez redémarrer le ENT après restauration de la communication avec le serveur FDR.
|
|
Sans objet
|
8 éclairs, longue extinction
|
Mode E/S sûr - l'E/S est désactivée. L'équipement utilise l'adresse IP du serveur. Les paramètres d'E/S n'ont pas été définis ou pas téléchargés depuis le serveur FDR.
|
|
Voyants de signalisation LAN ACT-10
|
Voyants de signalisation LAN ACT-100
|
Etat
|
|---|---|---|
|
Allumé
(Eclairs)
|
Allumé
(Eclairs)
|
Le voyant LAN ACT correspondant clignote lors de la transmission ou de la réception de paquets.
|
|
Eteint
|
Eteint
|
L'adaptateur ne détecte aucune activité réseau.
|
|
Voyant de signalisation RUN
|
Voyant de signalisation d'état LAN ST
|
Etat
|
|---|---|---|
|
2 éclairs, longue extinction
|
Sans objet
|
Réservé à une utilisation ultérieure
|
|
3 éclairs, longue extinction
|
Sans objet
|
Réservé à une utilisation ultérieure
|
|
4 éclairs, longue extinction
|
Sans objet
|
Aucune adresse MAC : l'adresse MAC de l'adaptateur n'est pas définie. Un problème est survenu au niveau du matériel interne.
|
|
5 éclairs, longue extinction
|
Sans objet
|
Réservé à une utilisation ultérieure
|
|
6 éclairs, longue extinction
|
Sans objet
|
Le programme exécutif interne de l'adaptateur a été lancé, mais il ne peut pas initialiser l'embase.
|
|
7 éclairs, longue extinction
|
Sans objet
|
L'adaptateur ne dispose pas d'un programme exécutif valide.
|
|
8 éclairs, longue extinction
|
Sans objet
|
Echec du programme exécutif de l'adaptateur lors de l'exécution.
|
|
9 éclairs, longue extinction
|
Sans objet
|
Echec de l'embase lors de l'exécution.
|
