Connexion à un module Ethernet
|
|
|
|
|
Connexion à un module Ethernet
|
|
|
|
|
Etape
|
Action
|
|---|---|
|
1
|
Cliquez sur File → New.

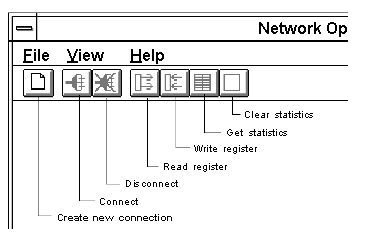

 Vous pouvez également cliquer sur l'icône Create new connection dans la barre d'outils.

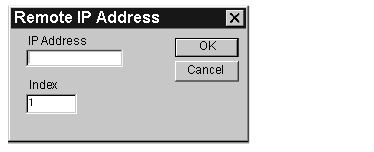

 Résultat<:hs>: La boîte de dialogue Remote IP Address s'affiche.
|
|
2
|
Saisissez l'adresse réseau<:hs>IP ou le nom de rôle de l'adaptateur dans le champ IP Address.
 REMARQUE<:hs>: Si vous utilisez un coupleur, l'adresse<:hs>IP du coupleur est renseignée et l'index du coupleur s'affiche dans le champ Index. La valeur affichée est généralement une adresse Modbus ou Modbus<:hs>Plus (selon le type de coupleur utilisé). Pour le coupleur CEV20030 ou CEV20040, cela correspond au numéro d'index du chemin de routage prédéfini dans le coupleur. Après avoir cliqué sur OK, l'outil essaie d'établir la connexion avec l'adresse<:hs>IP cible. Si l'équipement répond et accepte la connexion, une boîte de dialogue s'affiche et vous invite à définir le décalage et la longueur du message Modbus.

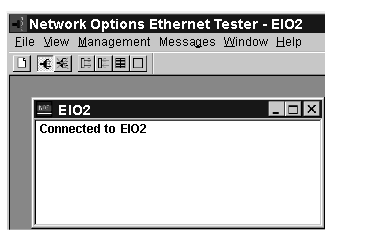

Cliquez sur OK. Cela déclenche une connexion de votre PC au module Ethernet désigné et vous conduit au menu principal.
 |
|
3
|
Vous pouvez établir plusieurs connexions avec le même module ou avec d'autres modules en réitérant l'étape<:hs>2 pour chaque nouvelle connexion.
|
|
4
|

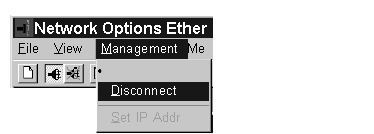

Lorsque vous souhaitez vous déconnecter, cliquez sur Management → Disconnect ou sur l'icône Disconnect de la barre d'outils.
 |
|
5
|

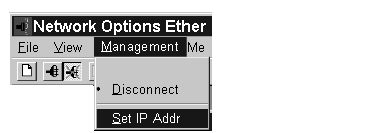

Cliquez sur Management → Set Ip Addr, après vous être déconnecté d'un module, pour réaffecter sa connexion dédiée. Saisissez la nouvelle adresse de réseau<:hs>IP ou nom de rôle dans la boîte de dialogue qui s'affiche.
 |
