Elaboration du câble de bus pour le PROFIBUS DP

A propos de nous
Vue d'ensemble
Le câble de bus pour la connexion des périphériques PROFIBUS DP doit être élaboré par l'utilisateur.
Un câble PROFIBUS spécial (2 conducteurs, blindé) est nécessaire. Il est disponible à l'unité chez Schneider ainsi que chez d'autres fournisseurs, voir les Références de commande pour composants PROFIBUS DP. Trois Connecteur différents sont disponibles.
Elaboration du câble de bus
Pour fabriquer le câble, procédez comme suit :
Etape
Action
1
Coupez le câble à la longueur requise.
2

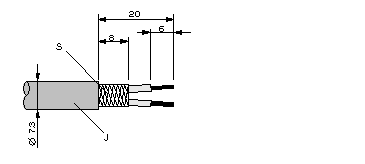

Préparez les extrémités du câble comme indiqué sur l'illustration (dimensions en mm) :
J
Enveloppe en PVC
S
Blindage tressé
3
Retirez l'enveloppe en PVC J en respectant la longueur indiquée.
4

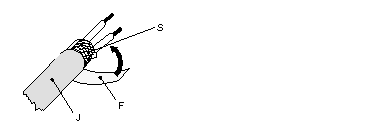

Enroulez la protection par film de cuivre fournie F autour du blindage tressé S :
J
Enveloppe en PVC
S
Blindage tressé
F
Protection par film de cuivre
Du film supplémentaire peut être obtenu auprès de la société 3 M, voir les Références de commande pour composants PROFIBUS DP.
5
Insérez les conducteurs du/des câbles(s) correspondant(s) dans les bornes comme indiqué :
  • Conducteur vert dans la borne A
  • Conducteur rouge dans la borne B
Remarque : Ne serrez pas encore les vis correspondantes.

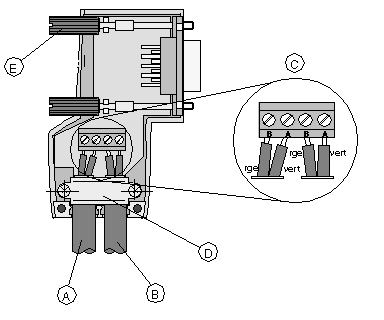

Affectation des bornes de connexion sur le PROFIBUS DP (exemple : connecteur PROFIBUS 490 NAD 911 04) :
A
Câble entrant KAB PROFIB
B
Câble sortant KAB PROFIB (pas disponible avec 490 NAD 911 03)
C
Bornes de connexion (une seule fois (B,A) avec 490 NAD 911 03)
D
Peigne de câble pour soulager le poids
E
Vis du connecteur du bus
6

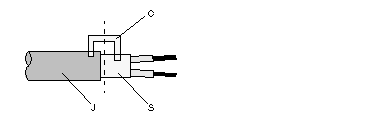

Fixez les câbles avec le peigne de câble disponible pour créer une connexion blindée solide et soulager le poids comme indiqué :
J
Enveloppe en PVC
S
Blindage tressé avec protection par film
C
Peigne de câble
Remarque : La moitié de l'enveloppe du câble doit se trouver sous le peigne de câble.
Faites attention au sens d'installation du peigne de câble.
7
Les blindages des deux câbles sont chacun reliés en interne avec le boîtier métallique du connecteur.
8
Fermez le boîtier du connecteur.
9
Exécutez les mesures de décharge centrale pour le blindage selon le chapitre Mesures de décharge centrale pour le PROFIBUS DP avant de connecter le câble de bus aux modules.
10
Insérez le connecteur PROFIBUS DP dans le module correspondant et fixez-le avec les vis.
Début du bus et fin du bus
Le connecteur PROFIBUS avec terminaison (490 NAD 911 03) est nécessaire pour le début et la fin du bus. Ces connecteurs émulent l'impédance de la ligne.
Il est recommandé d'utiliser au moins un connecteur avec une interface de diagnostic (490 NAD 911 05).

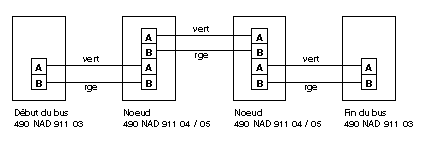

Schéma de câblage pour un câble PROFIBUS DP
