R_UINT_WORD : conversion des types (REAL -> UINT -> WORD) (R_UINT_WORD : conversion des types (REAL -> UINT -> WORD))

Description de la fonction

Cette convertit une valeur d'entrée de type de données en type de données puis en type de données .

Contrairement au module de conversion REAL_TO_WORD (bibliothèque standard), le bloc R_UINT_WORD exécute avant la sortie de la valeur WORD une conversion en une valeur UINT (plage de valeurs 0 - 65535). Par conséquent, la valeur d’entrée –1,0 par exemple, entraîne l’affichage d’un message d’erreur, la sortie ENO est définie et la valeur de sortie reste inchangée. (Avec le blocREAL_TO_WORD, la valeur de sortie 0 serait dans cas définie sans message d'erreur).

et sont projetés en tant que paramètres supplémentaires.

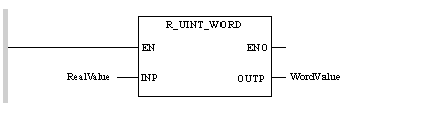

Représentation en FBD

Représentation :

Représentation en LD

Représentation :

Représentation en IL

Représentation :

LD RealValue
R_UINT_WORD
ST WordValue

Représentation en ST

Représentation :

WordValue := R_UINT_WORD (RealValue);

Description des paramètres

Description des paramètres d'entrée :

Paramètre	Type de données	Description
INP	REAL	Valeur d'entrée

Description des paramètres de sortie :

Paramètre	Type de données	Description
OUTP	WORD	Valeur de sortie

Erreur d'exécution

Le bit système %S18 et les mots système %SW17 (statut d'erreur) et %SW125 (16#DE87 : erreurs de calcul dans un calcul de valeurs en virgule flottante) sont définis quand

un nombre à virgule flottante non admis est présent à l'entrée
la plage de valeurs du type de données UINT est dépassée
une valeur d’entrée négative doit être convertie.

EF est l'acronyme de « Elementary Function » (fonction élémentaire).

Il s'agit d'un bloc, utilisé dans un programme, qui réalise une fonction logique prédéterminée.

Une fonction ne dispose pas d'informations sur l'état interne. Plusieurs appels de la même fonction, à l'aide des mêmes paramètres d'entrée, fournissent toujours les mêmes valeurs de sortie. Vous trouverez des informations sur la forme graphique de l'appel de fonction dans le « [bloc fonction (instance)] ». Contrairement aux appels de bloc fonction, les appels de fonction comportent uniquement une sortie qui n'est pas nommée et dont le nom est identique à celui de la fonction. En langage FBD, chaque appel est indiqué par un [numéro] unique via le bloc graphique. Ce numéro est géré automatiquement et ne peut pas être modifié.

Vous positionnez et paramétrez ces fonctions dans votre programme afin d'exécuter votre application.

Vous pouvez également développer d'autres fonctions à l'aide du kit de développement SDKC.

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

Si ENO est réglé sur 0 (car EN = 0 ou en cas d'erreur d'exécution) :

les sorties du bloc fonction restent dans l'état qui était le leur lors du dernier cycle de scrutation exécuté correctement ;
la ou les sorties de la fonction, ainsi que les procédures, sont réglées sur 0.

REAL

Le type REAL (réel) est codé sur 32 bits.

Les plages de valeurs possibles sont indiquées dans la figure suivante :

Lorsqu'un résultat est :

compris entre -1,175494e-38 et 1,175494e-38, il est considéré comme étant un DEN ;
inférieur à -3,402824e+38, le symbole -INF (pour - infini) s'affiche ;
supérieur à +3,402824e+38, le symbole INF (pour + infini) s'affiche ;
indéfini (racine carrée d'un nombre négatif), le symbole NAN s'affiche.

NOTE : La norme CEI 559 définit deux catégories de NAN : le NAN silencieux (QNAN) et le NAN de signalement (SNAN). Un QNAN est un NAN (Not a Number) avec un bit de fraction de poids fort tandis qu'un SNAN est un NAN sans bit de fraction de poids fort (bit numéro 22). Les QNAN peuvent être propagés par la plupart des opérations arithmétiques, sans générer d'exception. Quant aux SNAN, ils signalent en général une opération non valide lorsqu'ils sont utilisés en tant qu'opérandes dans des opérations arithmétiques (voir %SW17 et %S18).

NOTE : Lorsqu'un DEN (nombre non normalisé) est utilisé en tant qu'opérande, le résultat n'est pas significatif.

WORD

Le type WORD est codé dans un format 16 bits et sert à effectuer des traitements sur des chaînes de bits.

Le tableau ci-dessous donne les limites inférieure/supérieure des bases qui peuvent être utilisées :

Base	Limite inférieure	Limite supérieure
Hexadécimale	16#0	16#FFFF
Octale	8#0	8#177777
Binaire	2#0	2#1111111111111111

Exemples de représentation

Données	Représentation dans l'une des bases
0000000011010011	16#D3
1010101010101010	8#125252
0000000011010011	2#11010011
