SYSSTATE : état du système

Description de la fonction

Ce bloc fonction affiche l'état de l'automate.

SYSSTATE est spécifique à une tâche et peut être utilisé dans les tâches MAST, FAST et AUX.

SYSSTATE ne peut pas être utilisé dans les tâches EVT.

et peuvent être configurés en tant que paramètres supplémentaires.

Représentation en FBD

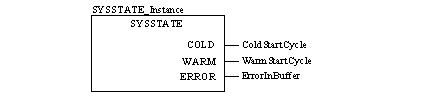

Représentation :

Représentation en LD

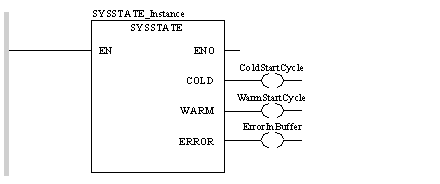

Représentation :

Représentation en IL

Représentation :

CAL SYSSTATE_Instance (COLD=>ColdStartCycle,
    WARM=>WarmStartCycle, ERROR=>ErrorInBuffer)

Représentation en ST

Représentation :

SYSSTATE_Instance (COLD=>ColdStartCycle,
    WARM=>WarmStartCycle, ERROR=>ErrorInBuffer) ;

Description des paramètres

Description des paramètres de sortie :

Paramètre	Type de données	Description
COLD	BOOL	Est défini sur 1 pour un cycle, lorsque la tâche utilisateur est dans un cycle de démarrage à froid. Le premier démarre une fois que le projet a été entièrement chargé. COLD fonctionne à l'inverse du bit de tâche utilisateur dans %SW10 (TSKINIT).
WARM	BOOL	Est défini sur 1 pour un cycle, lorsque l'automate ou la tâche est démarré(e) (après la mise sous tension ou au démarrage du SPS après un arrêt). Lorsqu'une transition STOP->RUN des tâches correspondantes se produit, WARM est mis à 1. Une fois la logique des tâches correspondantes terminée, WARM est mis à 0. WARM est identique au bit système %S21 spécifique à la tâche utilisateur.
ERROR	BOOL	Est défini sur 1 lorsque des messages d'erreur présents dans le buffer de diagnostic n'ont pas encore été acquittés. ERROR est mis à 1 si %SW78 (DNBERRBUF) est différent de 0.

NOTE : Dans un cycle de démarrage à froid, les sorties COLD et WARM sont mises à 1.

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

Si ENO est réglé sur 0 (car EN = 0 ou en cas d'erreur d'exécution) :

les sorties du bloc fonction restent dans l'état qui était le leur lors du dernier cycle de scrutation exécuté correctement ;
la ou les sorties de la fonction, ainsi que les procédures, sont réglées sur 0.
