Description
|
|
|
Traduction de la notice originale
|
|
Description
|
|
|
Traduction de la notice originale
|
 AVERTISSEMENT |
|
VALEURS FORCEES NON PRISES EN COMPTE
Cette procédure écrase les valeurs de la mémoire d'état SANS égard aux valeurs éventuellement forcées dans l'éditeur de données de référence. Cela peut mener à des états de processus dangereux.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
|

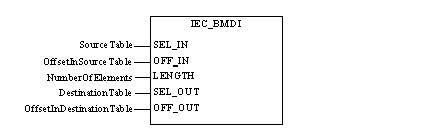

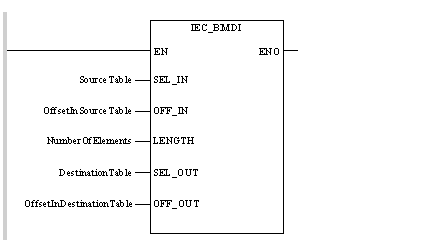

LD SourceTable IEC_BMDI OffsetInSourceTable, NumberOfElements, DestinationTable, OffsetInDestinationTable
IEC_BMDI (SourceTable, OffsetInSourceTable, NumberOfElements, DestinationTable, OffsetInDestinationTable);
|
Paramètre
|
Type de données
|
Description
|
|---|---|---|
|
SourceTable
|
Tableau source du Quantum dont le contenu est copié. Sélection du tableau source :
0 = bits repères %MX
1 = bits d'entrée %IX
3 = mots d'entrée %IW
4 = mots repères %MW
|
|
|
OffsetInSourceTable
|
UINT
|
Décalage dans tableau cible sélectionné (SourceTable). Comme la copie est exécutée mot à mot, pour les tableaux source 0x et 1x, OffsetInSourceTable doit être un multiple de 16+1 (par exemple 17, 33, 49, etc.). Le décalage est soumis à un contrôle de seuils et doit être compris dans les limites du tableau source.
|
|
NumberOfElements
|
UINT
|
Taille du tableau source et du tableau cible. NumberOfElements indique le nombre d'éléments à copier dans le tableau source. Comme la copie est exécutée mot à mot, NumberOfElementsdoit être un multiple de 16 (par exemple 16, 32, 48, etc.) pour les tableaux sources 0x et 1x. NumberOfElements est soumis à un contrôle de seuils et doit être compris dans les limites du tableau source et cible. Indépendamment des limites configurées, la valeur NumberOfElements a été en plus limitée aux valeurs suivantes, afin d'éviter que la copie ne dure trop longtemps :
Bits %MX, %IX : max NumberOfElements = 1600
Registres %IW, %MW : max NumberOfElements = 100
|
|
DestinationTable
|
UINT
|
Tableau cible dans lequel le contenu du tableau source est copié. Sélection du tableau cible :
0 = bits repères %MX
4 = mots repères %MW
|
|
OffsetInDestinationTable
|
UINT
|
Décalage dans tableau cible sélectionné. Comme la copie a lieu mot à mot, pour les tableaux sources 0x et 1x , OffsetInDestinationTable doit être un multiple de 16+1 (par exemple 17, 33, 49, etc.). Le décalage est soumis à un contrôle de seuils et doit être compris dans les limites du tableau cible.
|
|
Message d'erreur utilisateur
|
Description
|
|---|---|
|
E_EFB_USER_ERROR_1
|
Type de registre incorrect en tant que valeur d'entrée (SourceTable).
|
|
E_EFB_USER_ERROR_2
|
Le décalage d'entrée (OffsetInSourceTable) sélectionne une adresse hors des limites autorisées.
|
|
E_EFB_USER_ERROR_3
|
Le décalage d'entrée (OffsetInSourceTable) n'est ni "1" ni un multiple de 16+1.
|
|
E_EFB_USER_ERROR_4
|
Type de registre incorrect en tant que valeur de sortie (DestinationTable).
|
|
E_EFB_USER_ERROR_5
|
Le décalage de sortie (OffsetInDestinationTable) sélectionne une adresse hors des limites autorisées.
|
|
E_EFB_USER_ERROR_6
|
Le décalage de sortie (OffsetInDestinationTable) n'est ni "1" ni un multiple de 16+1.
|
|
E_EFB_USER_ERROR_7
|
La valeur de la longueur (NumberOfElements) est "0".
|
|
E_EFB_USER_ERROR_8
|
La valeur de la longueur (NumberOfElements) se réfère à plus de 1600 bits.
|
|
E_EFB_USER_ERROR_9
|
La valeur de la longueur (NumberOfElements) se réfère à plus de 100 mots.
|
|
E_EFB_USER_ERROR_10
|
La valeur de la longueur (NumberOfElements) sélectionne une adresse source hors des limites autorisées.
|
|
E_EFB_USER_ERROR_11
|
La valeur de la longueur (NumberOfElements) sélectionne une adresse cible hors des limites autorisées.
|
|
E_EFB_USER_ERROR_12
|
La valeur de la longueur (NumberOfElements) n'est pas un multiple de 16.
|
|
E_EFB_USER_ERROR_13
|
Avertissement : chevauchement d'adresses d'entrée et de sortie.
|
