GET_BIT : lecture du bit

Description du fonctionnement

La fonction lit le bit sélectionné avec BitNumber de l'entrée InputRegister et inscrit l'état actuel sur la sortie CurrentState.

La sortie correspond à l'état actuel du bit sélectionné des données d'entrée.

Le paramètre BitNumber indique le bit des données d'entrée à sélectionner.

Les paramètres supplémentaires et peuvent être configurés.

Représentation en FBD

Représentation :

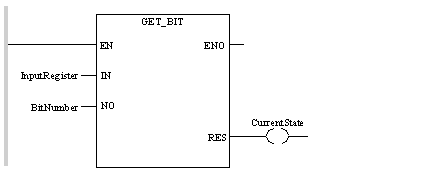

Représentation en LD

Représentation :

Représentation en IL

Représentation :

LD InputRegister
GET_BIT BitNumber
ST CurrentState

Représentation en ST

Représentation :

CurrentState := GET_BIT(InputRegister, BitNumber);

Description de paramètres

Description des paramètres d'entrée :

Paramètres	Type de données	Signification
InputRegister	WORD	Mot d'entrée
BitNumber	UINT	Numéro du bit à écrire

Description des paramètres de sortie :

Paramètres	Type de données	Signification
CurrentState	BOOL	Etat actuel du bit sélectionné

Erreur d’exécution

Pour obtenir une liste de tous les codes et valeurs d'erreur du bloc, voir Extension/Compatibilité.

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

Si ENO est réglé sur 0 (car EN = 0 ou en cas d'erreur d'exécution) :

les sorties du bloc fonction restent dans l'état qui était le leur lors du dernier cycle de scrutation exécuté correctement ;
la ou les sorties de la fonction, ainsi que les procédures, sont réglées sur 0.

WORD

Le type WORD est codé dans un format 16 bits et sert à effectuer des traitements sur des chaînes de bits.

Le tableau ci-dessous donne les limites inférieure/supérieure des bases qui peuvent être utilisées :

Base	Limite inférieure	Limite supérieure
Hexadécimale	16#0	16#FFFF
Octale	8#0	8#177777
Binaire	2#0	2#1111111111111111

Exemples de représentation

Données	Représentation dans l'une des bases
0000000011010011	16#D3
1010101010101010	8#125252
0000000011010011	2#11010011
