Description du fonctionnement
Cette fonction écrit des valeurs de la plage de registres %IW (3x) de la mémoire d'état dans la variable qui est reliée à la broche de sortie.
Offset est un décalage dans la mémoire du registre %IW (3x).
La fonction copie un nombre d'octets correspondant à la taille du type de données de sortie relié à la broche de sortie.
Les paramètres supplémentaires et peuvent être configurés.
La sortie de cette fonction lit la valeur 16 bits du registre %IW120 ( registre 300120), si Offset = 120 et que la sortie est de type INT.
La valeur de Offset peut être modifiée en cours d'exécution.
Lorsque Offset n'est pas compris dans le nombre de registres %IW(3x) configuré, un message d'erreur apparaît et ENO est mis à "0".

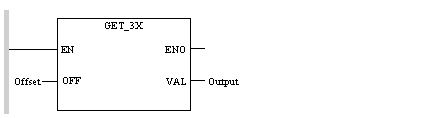

Représentation :
Représentation :
Représentation :
LD Offset
GET_3X
ST Output
Représentation :
Output := GET_3X (Offset);
Description de paramètres
Description des paramètres d'entrée :
|
Paramètres
|
Type de données
|
Signification
|
|
Offset
|
|
Décalage dans la mémoire du registre %IW (3x).
|
Description des paramètres de sortie :
|
Paramètres
|
Type de données
|
Signification
|
|
Output
|
|
Sortie
|
