Description de la fonction
Ce bloc fonction est un registre de piles FIFO.
EN et ENO peuvent être configurés comme paramètres supplémentaires.

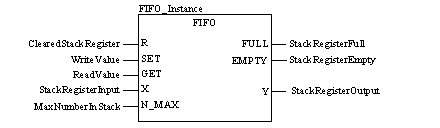

Représentation en FBD
Représentation :

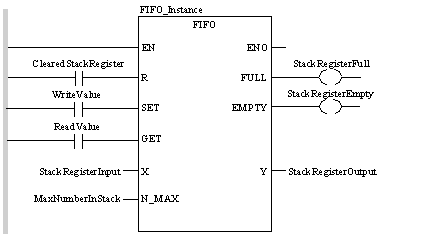

Représentation en LD
Représentation :
Représentation en IL
Représentation :
CAL FIFO_Instance (R:=ClearedStackRegister, SET:=WriteValue,
    GET:=ReadValue, X:=StackRegisterInput,
    N_MAX:=MaxNumberInStack, FULL=>StackRegisterFull,
    EMPTY=>StackRegisterEmpty, Y=>StackRegisterOutput)
Représentation en ST
Représentation :
FIFO_Instance (R:=ClearedStackRegister, SET:=WriteValue,
    GET:=ReadValue, X:=StackRegisterInput,
    N_MAX:=MaxNumberInStack, FULL=>StackRegisterFull,
    EMPTY=>StackRegisterEmpty, Y=>StackRegisterOutput) ;
Description des paramètres
Description des paramètres d'entrée :
Paramètre
Type de données
Description
R
BOOL
1 = le registre de piles sera effacé
SET
BOOL
1 = écrire la valeur dans le registre de piles
GET
BOOL
1 = lire la valeur à partir du registre de piles
X
ANY
Entrée du registre de piles
N_MAX
UINT
Nombre maximum d'éléments dans le registre de piles
Description des paramètres de sortie :
Paramètre
Type de données
Description
FULL
BOOL
1 = le registre de piles est saturé, impossible d'y insérer des éléments supplémentaires
EMPTY
BOOL
1 = le registre de piles est vide (nombre d'éléments dans le registre de piles = 0)
Y
ANY
Sortie du registre de piles
Erreur d'exécution
Pour une liste des valeurs et des codes d'erreur de bloc, voir ici.
