Paramétrage
Pour paramétrer le bloc fonction, vous devez fixer le gain de dérivation GAIN et la constante de temps LAG permettant de retarder la sortie Y.
Pour l'échelon d'entrée X (échelon du signal d'entrée X de 0 à 1) et en cas d'un temps d'échantillonnage de très courte durée, la sortie Y prend d'abord la valeur GAIN (Il s'agit là d'une valeur théorique. La valeur réelle est légèrement inférieure, la durée du temps d'échantillonnage ne pouvant être indéfiniment courte) et reprend sa position à 0 avec un retard de temps lag.
Modes de fonctionnement
Le bloc fonction SMOOTH_RATE possède trois modes de fonctionnement : Automatique, Manuel et Pause
Les modes de fonctionnement peuvent être sélectionnés au moyen des entrées MAN et HALT.
Mode de fonctionnement
MAN
HALT
Signification
Automatique
0
0
Le bloc fonction est traité de la manière décrite dans " Paramétrage ".
Manuel
1
0 ou 1
L'entrée YMAN est transmise à la sortie Y.
Pause
0
1
La sortie Y conserve la dernière valeur calculée. La sortie n'est plus modifiée, mais peut toutefois être écrasée par l'utilisateur.
Exemple

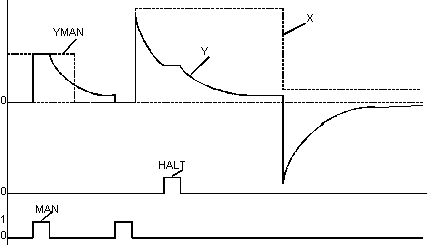

La figure suivante illustre la réponse indicielle du bloc fonction SMOOTH_RATE avec GAIN = 1 et LAG = 10 s :
