Paramétrage
Le paramétrage du bloc fonction s'effectue en définissant la vitesse de variation RATE et les valeurs limites YMAX et YMIN pour la sortie Y. La vitesse maximale de variation indique de quelle valeur la sortie est autorisée à varier en une seconde.
La valeur du paramètre RATE est lue. Si RATE = 0, alors Y = X.
Les valeurs YMAX et YMIN limitent la sortie respectivement vers le haut et vers le bas. Il en résulte : YMIN ≤ Y ≤ YMAX.
Les paramètres QMAX et QMIN indiquent que les valeurs limites sont atteintes ou que le signal de sortie est limité :
Modes de fonctionnement
Trois modes de fonctionnement peuvent être sélectionnés à l'aide des entrées MAN et HALT.
Mode de fonctionnement
MAN
HALT
Signification
Automatique
0
0
La valeur courante de Y est constamment recalculée et éditée.
Manuel
1
0 ou 1
La valeur manuelle YMAN est transmise directement à la sortie Y. Cependant, la sortie de régulateur est limitée par YMAX et YMIN.
Pause
0
1
La sortie Y conserve la dernière valeur calculée. La sortie n'est plus modifiée, mais peut toutefois être écrasée par l'utilisateur.
Exemple
Le bloc fonction suit l'échelon de l'entrée X avec sa vitesse de variation maximale. En mode pause, la sortie Y ne change pas de position et rejoint ensuite le rang qu'elle occupait. La limitation de la sortie Y par YMAX et YMIN est clairement signalée par les paramètres correspondants YMAX et YMIN.

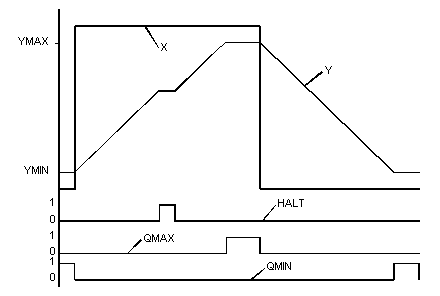

Comportement dynamique de LIMV:
