Les diagrammes suivants donnent des exemples de réponse indicielle du terme LAG2 pour des paramétrages différents.

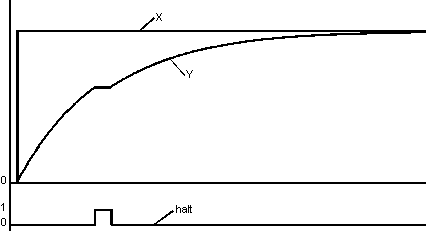

Pour un affaiblissement dmp = 1, la sortie Y suit l'entrée X de manière apériodique.
Affaiblissement
dmp = 0,5

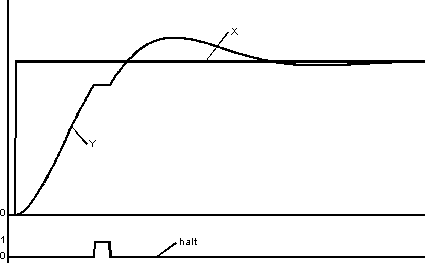

Pour un affaiblissement dmp = 0,5, la sortie Y suit l'entrée X de manière périodique affaiblie.
Affaiblissement
dmp = 0,2

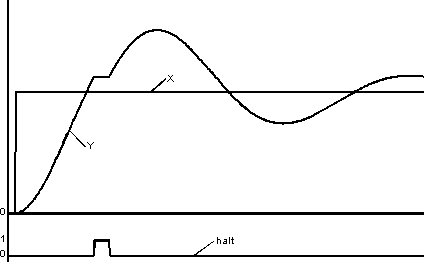

Pour un affaiblissement de dmp = 0.2, on constate clairement que la réponse indicielle est beaucoup moins affaiblie..
