Description de la fonction
Le bloc fonction reproduit un intégrateur limité.
Le bloc fonction a les caractéristiques suivantes :
NOTE : ce bloc fonction effectue une initialisation interne lors du premier cycle d'un programme après un démarrage à chaud ou à froid (téléchargement d'une application ou redémarrage) du programme de l'automate.
Par conséquent, vérifiez que le bloc fonction est invoqué lors du premier cycle d'un programme. En cas d'invocation du bloc fonction dans un cycle d'un programme ultérieur, l'initialisation interne ne s'effectuera pas et les sorties risquent de fournir des valeurs erronées.
AVERTISSEMENT
COMPORTEMENT DE SORTIE INATTENDU
Vérifiez que le bloc fonction est toujours invoqué lors du premier cycle d'un programme.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
EN et ENO peuvent être configurés en tant que paramètres supplémentaires.
Formule
La fonction de transfert est la suivante :
La formule de la sortie Y est :
Signification des tailles
Variable
Description
Valeur de l'entrée X du cycle précédent
Valeur de la sortie Y du cycle précédent
dt
est la différence de temps entre le cycle actuel et le cycle précédent

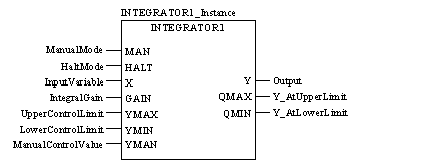

Représentation en FBD
Représentation :

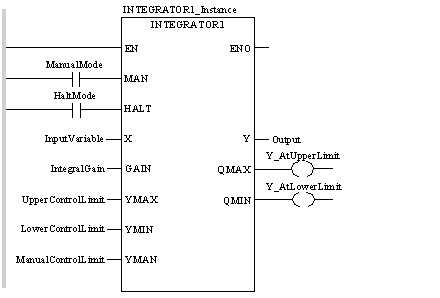

Représentation en LD
Représentation :
Représentation en IL
Représentation :
CAL INTEGRATOR1_Instance (MAN:=ManualMode, HALT:=HaltMode, X:=InputVariable, GAIN:=IntegralGain, YMAX:=UpperControlLimit, YMIN:=LowerControlLimit, YMAN:=ManualControlLimit, Y=>Output, QMAX=>Y_AtUpperLimit, QMIN=>Y_AtLowerLimit)
Représentation en ST
Représentation :
INTEGRATOR1_Instance (MAN:=ManualMode, HALT:=HaltMode, X:=InputVariable, GAIN:=IntegralGain, YMAX:=UpperControlLimit, YMIN:=LowerControlLimit, YMAN:=ManualControlLimit, Y=>Output, QMAX=>Y_AtUpperLimit, QMIN=>Y_AtLowerLimit) ;
Description des paramètres
Description des paramètres d'entrée :
Paramètre
Type de données
Description
MAN
BOOL
"1" = mode de fonctionnement manuel
HALT
BOOL
"1" = mode Pause
X
REAL
Variable d'entrée
GAIN
REAL
Gain intégral
YMAX
REAL
Limite supérieure
YMIN
REAL
Limite inférieure
YMAN
REAL
Valeur manipulée manuellement
Description des paramètres de sortie :
Paramètre
Type de données
Description
Y
REAL
Sortie
QMAX
BOOL
"1" = la sortie Y a atteint la limite supérieure
QMIN
BOOL
"1" = la sortie Y a atteint la limite inférieure
Erreur d’exécution
Si YMAN < YMIN, un message d'erreur s'affiche.
NOTE : pour obtenir la liste de l'ensemble des codes et valeurs d'erreur du bloc, reportez-vous à la section CLC.
