AKF_TS : enregistrement du délai d'activation
Traduction de la notice originale
A propos de nous
Description de la fonction
Le bloc fonction dérivé est utilisé comme temporisateur à l'enclenchement avec sauvegarde. Une remise à zéro de la sortie n'est possible qu'avec l'entrée R.
Le temps de retard est constitué d'une base temps ZB et d'un facteur SW. Le temps de retard est le résultat du produit ZB x SW.
La sortie TIW indique la valeur réelle (mesure), qui se calcule de la manière suivante : TIW = temps écoulé / ZB
Un front 0 -> 1 sur l'entrée IN valide le retard sur la sortie TSW, le temporisateur est lancé et l'état actuel apparaît à la sortie TIW.
Lorsque TIW est égal à TSW, la sortie Q est réglée sur 1.
Un front 0 -> 1 sur l'entrée R remet le temporisateur interne à zéro et la sortie Q est réglée sur 0.
EN et ENO peuvent être configurés en tant que paramètres supplémentaires.

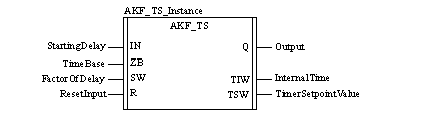

Représentation en FBD
Représentation :

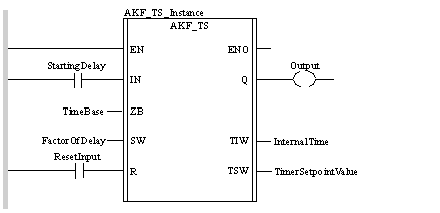

Représentation en LD
Représentation :
Représentation en IL
Représentation :
CAL AKF_TS_Instance (IN:=StartingDelay, ZB:=TimeBase, SW:=FactorOfDelay, R:=ResetInput, Q=>Output, TIW=>InternalTime, TSW=>TimerSetpointValue)
Représentation en ST
Représentation :
AKF_TS_Instance (IN:=StartingDelay, ZB:=TimeBase, SW:=FactorOfDelay, R:=ResetInput, Q=>Output, TIW=>InternalTime, TSW=>TimerSetpointValue) ;
Description des paramètres
Description des paramètres d'entrée :
Paramètres
Type de données
Description
IN
BOOL
Lancement de la temporisation
ZB
TIME
Base temps du retard
SW
INT
Facteur du retard
R
BOOL
Entrée RAZ
Description des paramètres de sortie :
Paramètres
Type de données
Description
Q
BOOL
Sortie
TIW
INT
Temps interne (valeur actuelle de la tempo)
TSW
INT
Consigne de la temporisation au moment du front 0 -> 1 sur IN
Chronogramme

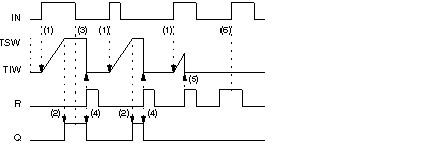

Chronogramme de l'enclenchement temporisé avec sauvegarde TS
(1)
Lorsque IN passe à 1, le temporisateur interne (TIW) est lancé.
(2)
Lorsque le temporisateur interne (TIW) atteint la valeur de TSW, Q passe à 1.
(3)
Même si IN passe à 0, Q reste à 1.
(4)
Lorsque R passe à 1, le temporisateur interne est arrêté/remis à zéro et Q est mis à 0.
(5)
Si R passe à 1 avant que le temporisateur interne (TIW) n'ait atteint la valeur de TSW, le temporisateur interne est arrêté/remis à zéro, sans que Q ne soit passé à 1.
(6)
Lorsque IN passe à 1 et que R vaut 1, le temporisateur interne n'est pas lancé.
Erreur d'exécution
Pour obtenir la liste de tous les codes et valeurs d'erreur du bloc, voir Extension/Compatibilité.
