Description
|
|
|
Traduction de la notice originale
|
|
Description
|
|
|
Traduction de la notice originale
|
 AVERTISSEMENT |
|
VALEURS FORCEES NON PRISES EN COMPTE
Cette procédure écrase les valeurs de la mémoire d'état SANS égard aux valeurs éventuellement forcées dans l'éditeur de données de référence. Cela peut mener à des états de processus dangereux.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
|

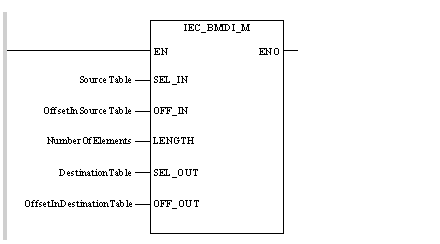

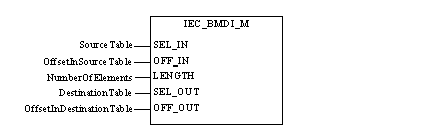

LD SourceTable
IEC_BMDI_M OffsetInSourceTable, NumberOfElements,
DestinationTable, OffsetInDestinationTable
IEC_BMDI_M (SourceTable, OffsetInSourceTable,
NumberOfElements, DestinationTable,
OffsetInDestinationTable);
|
Paramètre
|
Type de données
|
Description
|
|---|---|---|
|
SourceTable
|
Table source Quantum dont le contenu est à copier. Sélection de la table source :
0 = bits de marqueur %MX
1 = bits d'entrée %IX
3 = mots d'entrée %IW
4 = mots de marqueur %MW
|
|
|
OffsetInSourceTable
|
UINT
|
Décalage dans la table source sélectionnée (SourceTable). Comme la copie est de type WORD-to-WORD, OffsetInSourceTable doit être un multiple de 16+1 pour les tables source 0x et 1x (soit 17, 33, 49, etc.). Le décalage dépend de la supervision de limite supérieure et ne doit pas dépasser les limites de la table source.
|
|
NumberOfElements
|
UINT
|
Taille de la table (source et cible). NumberOfElements correspond au nombre d'éléments à copier depuis la table source. Comme la copie est de type WORD-to-WORD, NumberOfElements doit être un multiple de 16 pour les tables source 0x et 1x (soit 16, 32, 48, etc.). NumberOfElements dépend de la supervision de limite supérieure et ne doit pas dépasser les limites des tables source et cible. Pour éviter que la copie ne dure trop longtemps, cette valeur est par ailleurs soumise aux restrictions suivantes (peu importe les limites configurées) :
Bits %MX, %IX : valeur NumberOfElements maximale = 1 600
Registres %IW, %MW : valeur NumberOfElements maximale = 100
|
|
DestinationTable
|
UINT
|
Table cible vers laquelle le contenu de la table source est copié. Sélection de la table cible :
0 = bits de marqueur %MX
4 = mots de marqueur %MW
|
|
OffsetInDestinationTable
|
UINT
|
Décalage dans la table cible sélectionnée. Comme la copie est de type WORD-to-WORD, OffsetInDestinationTable doit être un multiple de 16+1 pour les tables cible 0x et 1x (soit 17, 33, 49, etc.). Le décalage dépend de la supervision de limite supérieure et ne doit pas dépasser les limites de la table cible.
|
|
Message d'erreur utilisateur
|
Description
|
|---|---|
|
E_EFB_USER_ERROR_1
|
La valeur en entrée est un type de registre non valide (SourceTable).
|
|
E_EFB_USER_ERROR_2
|
Le décalage en entrée (OffsetInSourceTable) entraîne la sélection d'une adresse située hors des limites autorisées.
|
|
E_EFB_USER_ERROR_3
|
Le décalage en entrée (OffsetInSourceTable) est différent de 1 ou n'est pas un multiple de 16+1.
|
|
E_EFB_USER_ERROR_4
|
La valeur en sortie est un type de registre non valide (DestinationTable).
|
|
E_EFB_USER_ERROR_5
|
Le décalage en sortie (OffsetInDestinationTable) entraîne la sélection d'une adresse située hors des limites autorisées.
|
|
E_EFB_USER_ERROR_6
|
Le décalage en sortie (OffsetInDestinationTable) est différent de 1 ou n'est pas un multiple de 16+1.
|
|
E_EFB_USER_ERROR_7
|
La valeur NumberOfElements est égale à 0.
|
|
E_EFB_USER_ERROR_8
|
La valeur NumberOfElements équivaut à plus de 1 600 bits.
|
|
E_EFB_USER_ERROR_9
|
La valeur NumberOfElements équivaut à plus de 100 mots.
|
|
E_EFB_USER_ERROR_10
|
La valeur NumberOfElements entraîne la sélection d'une adresse source située hors des limites autorisées.
|
|
E_EFB_USER_ERROR_11
|
La valeur NumberOfElements entraîne la sélection d'une adresse cible située hors des limites autorisées.
|
|
E_EFB_USER_ERROR_12
|
La valeur NumberOfElements n'est pas un multiple de 16.
|
|
E_EFB_USER_ERROR_13
|
Avertissement : les adresses en entrée et en sortie se chevauchent.
|
