Description détaillée du fonctionnement de la fonction FTOF
|
|
|
Traduction de la notice originale
|
|
Description détaillée du fonctionnement de la fonction FTOF
|
|
|
Traduction de la notice originale
|
|

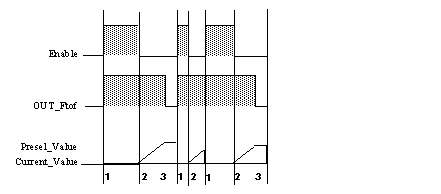

Phase
|
Action
|
Description
|
|---|---|---|
|
1
|
Front montant sur l'entrée Enable
|
La valeur courante prend la valeur 0 (même si le temporisateur est en cours d'évolution) et le bit de sortie OUT_Ftof passe à 1 (ou reste à 1).
|
|
2
|
Lors du front descendant sur l'entrée Enable
|
Le temporisateur est lancé, puis la valeur courante croît de 0 vers Presel_Value (en centième de secondes).
|
|
3
|
Quand la valeur courante a atteint Presel_Value
|
Le bit de sortie OUT_Ftof retombe à 0.
|
