SHR_RBIT_*** : décalage à droite sur un entier ou un entier double
Traduction de la notice originale
A propos de nous
Description de la fonction
La fonction SHR_RBIT_*** effectue un décalage à droite sur entier ou entier double avec extension de signe et récupération des bits décalés.
Les paramètres supplémentaires EN et ENO peuvent être configurés.
Fonctions disponibles
Liste des fonctions disponibles :

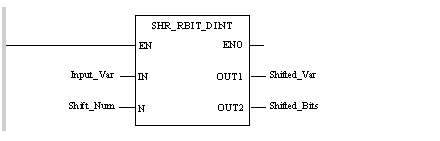

Représentation en FBD
Représentation appliquée à un entier double :
Représentation en LD
Représentation appliquée à un entier double :
Représentation en IL
Représentation appliquée à un entier double :
LD Input_Var
SHR_RBIT_DINT Shift_Num, Shifted_Var, Shifted_Bits
Représentation en ST
Représentation appliquée à un entier double :
SHR_RBIT_DINT(Input_Var, Shift_Num, Shifted_Var, Shifted_Bits);
Description des paramètres
Le tableau suivant décrit les paramètres d’entrée :
Paramètre
Type
Commentaire
Input_Var
INT, DINT
Variable sur laquelle le décalage doit s’effectuer.
Exemple : Input_Var = 2#10000000111100010000000011001111.
Shift_Num
INT
Valeur du décalage à effectuer.
Exemple : Shift_Num = 6.
Le tableau suivant décrit les paramètres de sortie :
Paramètre
Type
Commentaire
Shifted_Var
INT, DINT
Shifted_Var contient la valeur de Input_Var décalée du nombre de bits donné par Shift_Num. Avec conservation du signe et propagation du bit de signe dans les bits libérés par le décalage.
Exemple : avec les données d’exemple du tableau précédent, le résultat est le suivant Shifted_Var = 2#1 1111110000000111100010000000011
Shifted_Bits
INT, DINT
Shifted_Bits contient les bits décalés.
Exemple : avec les données d’exemple du tableau précédent, le résultat est le suivant Shifted_Bits = 2#00000000000000000000000000001111
