Description détaillée du fonctionnement de la fonction PL7_3_TIMER
|
|
|
Traduction de la notice originale
|
|
Description détaillée du fonctionnement de la fonction PL7_3_TIMER
|
|
|
Traduction de la notice originale
|
|
E
|
0
|
0
|
1
|
1
|
|
C
|
0
|
1
|
0
|
1
|
|
PT
ET
|
ET = PT
|
ET = PT
|
ET gelé
|
ET décroît de PT à 0
|
|
D
|
0
|
1
|
0
|
1 si Tempo écoulée
|
|
R
|
0
|
1
|
0
|
1 si Tempo en cours
|
|

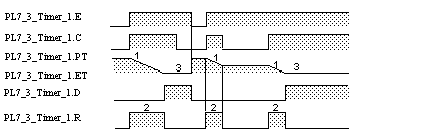

Phase
|
Description
|
|---|---|
|
1
|
La valeur courante PL7_3_Timer_1.ET décroît de la présélection PL7_3_Timer_1.PT vers 0, d’une unité à chaque impulsion de la base de temps.
|
|
2
|
Le bit de sortie PL7_3_Timer_1.R (Temporisateur en cours) est alors à l’état 1, le bit de sortie PL7_3_Timer_1.D (Temporisateur écoulé) est à l’état 0.
|
|
3
|
Lorsque la valeur courante PL7_3_Timer_1.ET = 0, PL7_3_Timer_1.D passe à l’état 1 et PL7_3_Timer_1.R repasse à l’état 0.
|
