PL7_REGISTER_255 : registre mémoire de 255 mots

Description de la fonction

Le bloc fonction PL7_REGISTER_255 est un registre de mémoire pouvant stocker jusqu'à 255 mots (de type INT).

Deux modes de stockage sont disponibles :

FIFO (first in, first out, premier entré, premier sorti), également connu en tant que fichier ;
LIFO (last in, first out, dernier entré, premier sorti), également connu en tant que pile ;

Les paramètres supplémentaires et peuvent être configurés.

NOTE : Vous ne pouvez pas instancier ou modifier la fonction PL7_REGISTER_255 en mode connecté. Par conséquent, vous devez être en mode local afin de transférer le projet sur l'automate.

NOTE : Si vous créez plus de 255 instances de PL7_REGISTER_255, vous ne pouvez pas transférer l'application sur l'automate.

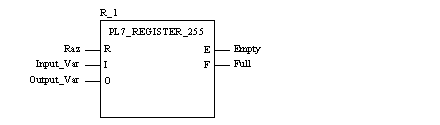

Représentation en FBD

Représentation :

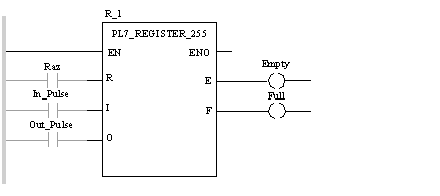

Représentation en LD

Représentation :

Représentation en IL

Représentation :

CAL R_1 (R := Raz, I := In_Pulse, O := Out_Pulse, E => Empty, F => Full)

Représentation en ST

Représentation :

IF Raz THEN

   RESET_PL7_REGISTER_255 (R_1) ;

END_IF ;

IF RE(In_Pulse) THEN

   GET_PL7_REGISTER_255 (R_1) ;

END_IF ;

IF RE(Out_Pulse) THEN

   PUT_PL7_REGISTER_255 (R_1) ;

END_IF ;

Empty := R_1.E ;

Full := R_1.F ;

Description des paramètres

Le tableau suivant décrit les paramètres d'entrée :

Paramètre	Type	Commentaire
R	BOOL	Entrée remise à zéro, si R_1.R est égal à 1, le registre est vidé.
I	BOOL	Entrée de stockage, sur front montant, le mot d'entrée du registre est stocké dans le registre.
O	BOOL	Entrée de déstockage, sur front montant, le mot d'entrée est écrit dans les informations, prêt à être déstocké du registre.

Le tableau suivant décrit les paramètres de sortie :

Paramètre	Type	Commentaire
E	BOOL	Registre de sorties vide. Lorsque le registre est vide, les informations ne peuvent plus être déstockées.
F	BOOL	Registre de sorties plein. Lorsque le registre est plein, les informations ne peuvent plus être stockées.

NOTE : Lorsque les deux entrées (stockage et déstockage) sont activées simultanément, le stockage est effectué avant le déstockage.

Description des variables

Le tableau suivant décrit les variables publiques :

Paramètre	Type	Commentaire
FIFO	BOOL	Mode de fonctionnement du registre : Oui : FIFO. Non : LIFO (par défaut).
IN W	INT	Mot d'entrée du registre, il peut être écrit, lu ou testé.
OUT W	INT	Mot de sortie du registre, il peut être écrit, lu ou testé.
LEN	UINT	Nombre de mots du registre.

Modes opératoires

Le tableau suivant décrit les modes de fonctionnement spécifiques de la fonction PL7_REGISTER_255 :

Effet...	Description
d'un redémarrage à froid	(%S0=1), provoque l'initialisation du contenu du registre. Le bit de sortie indiquant que le registre est vide, est défini sur 1.
d'une reprise à chaud	(%S1=1) n'a aucun effet sur le contenu du registre ou l'état des bits de sortie.
d'une remise à zéro	L'effet d'une remise à zéro varie en fonction du langage utilisé : en LD et FBD, les historiques des entrées sont mis à jour avec les valeurs câblées ; en IL, les historiques des entrées ne sont pas mis à jour et chaque entrée conserve la valeur qu'elle avait avant l'appel. en ST, les historiques des entrées sont remis à zéro.
