Description

Description de la fonction

Le bloc fonction PL7_COUNTER est un compteur/décompteur qui permet de compter le nombre d'impulsions montantes et descendantes.

Les paramètres supplémentaires et peuvent être configurés.

NOTE : Vous ne pouvez pas instancier ou modifier la fonction PL7_COUNTER en mode connecté. Par conséquent, vous devez être en mode local afin de transférer le projet sur l'automate.

NOTE : Si vous créez plus de 255 instances de PL7_COUNTER, vous ne pouvez pas transférer l'application sur l'automate.

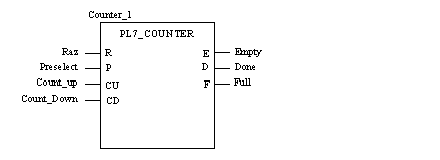

Représentation en FBD

Représentation :

Représentation en LD

Représentation :

Représentation en IL

Représentation :

CAL Counter_1(R := Raz, P := Preselect, CU := Count_Up, CD := Count_Down, E => Empty, D => Done, F => Full)

Représentation en ST

Représentation :

IF Raz THEN

   RESET_PL7_COUNTER (Counter_1) ;

END_IF ;

IF Preselect THEN

   PRESET_PL7_COUNTER (Counter_1) ;

END_IF ;

IF Count_Up THEN

   UP_PL7_COUNTER (Counter_1) ;

END_IF ;

IF Count_Down THEN

   DOWN_PL7_COUNTER (Counter_1) ;

END_IF ;

Empty := Counter_1.E ;

Done := Counter_1.D ;

Full := Counter_1.F ;

Description des paramètres

Le tableau suivant décrit les paramètres d'entrée :

Paramètre	Type	Commentaire
R	BOOL	Entrée de réinitialisation, si Counter_1.R est égal à 1, la valeur actuelle du compteur Counter_1.CV = 0
P	BOOL	Entrée de présélection, si Counter_1.S est égal à 1, Counter_1.CV = Counter_1.PV
CU	BOOL	Entrée de comptage, la valeur actuelle est incrémentée de 1 sur le front montant de Counter_1.CU.
CD	BOOL	Entrée de décomptage, la valeur actuelle est décrémenté de 1 sur le front montant de Counter_1.CD.

Le tableau suivant décrit les paramètres de sortie :

Paramètre	Type	Commentaire
E	BOOL	Sortie de compteur vide. Counter_1.E=1 lorsque Counter_1.CV passe de 0 à 9999 puis de nouveau à 0 si le compteur continue le décomptage.
D	BOOL	Sortie indiquant que le compteur a atteint la valeur de présélection. Counter_1.CD = 1 lorsque Counter_1.CV = Counter_1.PV.
F	BOOL	Sortie de compteur pleine. Counter_1.F = 1 lorsque Counter_1.CV passe de 9999 à 0, puis de nouveau à 0 si le compteur continue le comptage.

Description des variables

Le tableau suivant décrit les variables publiques :

Paramètre	Type	Commentaire
CV	INT	Valeur actuelle du compteur. Cette valeur peut être lue et testée, mais pas écrite, par le programme.
PV	INT	Cette valeur, comprise entre 0 et 9999, est appelée la valeur de présélection du compteur. Elle peut être écrite, lue et testée par le programme. La valeur par défaut est 9999.
