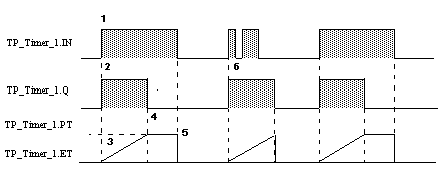

1

Lors d'un front montant sur l'entrée TP_Timer_1.IN, le temporisateur est lancé

2

Le bit de sortie TP_Timer_1.Q passe à 1

3

La valeur courante TP_Timer_1.ET du temporisateur croît de 0 vers TP_Timer_1.PT d'une unité à chaque impulsion de la base de temps TB

4

Le bit de sortie TP_Timer_1.Q retombe à 0 quand la valeur courante a atteint TP_Timer_1.PT.

5

Quand l'entrée TP_Timer_1.IN et la sortie TP_Timer_1.Q sont à 0, TP_Timer_1.ET prend la valeur 0.

6

Ce monostable n'est pas réarmable.
