Description détaillée du fonctionnement de la fonction PL7_TOF
|
|
|
Traduction de la notice originale
|
|
Description détaillée du fonctionnement de la fonction PL7_TOF
|
|
|
Traduction de la notice originale
|
|

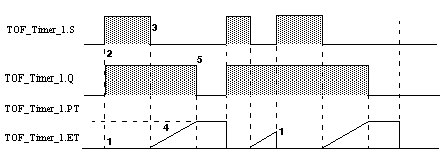

Phase
|
Description
|
|---|---|
|
1
|
La valeur courante TOF_Timer_1.ET prend la valeur 0, sur un front montant de l'entrée TOF_Timer_1.S (même si le temporisateur est en cours d'évolution).
|
|
2
|
Le bit de sortie TOF_Timer_1.Q passe à 1.
|
|
3
|
Lors du front descendant sur l'entrée TOF_Timer_1.S, le temporisateur est lancé.
|
|
4
|
La valeur courante croît vers TOF_Timer_1.PT d'une unité à chaque impulsion de la base de temps TB.
|
|
5
|
Le bit de sortie TOF_Timer_1.Q retombe à 0 quand la valeur courante a atteint TOF_Timer_1.PT
|
