Description

Description de la fonction

La fonction FTP est un temporisateur qui permet d’obtenir une impulsion de durée précise et programmable.

Les paramètres supplémentaires et peuvent être configurés.

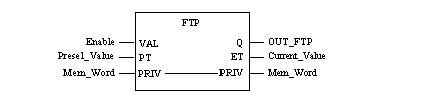

Représentation en FBD

Représentation :

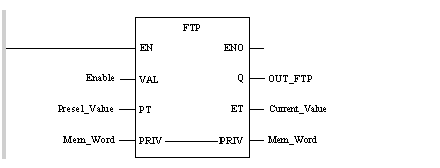

Représentation en LD

Représentation :

Représentation en IL

Représentation :

LD Enable

FTP Presel_Value, Mem_Word, OUT_FTP, Current_Value

Représentation en ST

Représentation :

FTP(Enable, Presel_Value, Mem_Word, OUT_FTP, Current_Value);

Description des paramètres

Le tableau suivant décrit les paramètres d’entrée :

Paramètre	Type	Commentaire
Enable	BOOL	Entrée "armement", sur front descendant la temporisation démarre.
Presel_Value	INT	Valeur de présélection qui détermine la durée (en centième de seconde) de la temporisation. La durée maximum autorisée est de 5 minutes et 27 secondes avec une précision de 10 ms. Note : la modification de Presel_Value en cours de temporisation est immédiatement prise en compte.

Le tableau suivant décrit les paramètres d’entrée/sortie :

Paramètre	Type	Commentaire
Mem_Word	DINT	Entier double utilisé en entrée et en sortie qui permet de mémoriser les états internes. Attention à ne pas utiliser cette variable dans une autre partie de l’application.

Le tableau suivant décrit les paramètres de sortie :

Paramètre	Type	Commentaire
OUT_FTP	EBOOL	Sortie mise à 0 en fin de temporisation.
Current_Value	INT	Valeur courante de la temporisation (en centième de secondes), cette variable croît de 0 à Presel_Value lorsque le temporisateur est lancé.

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

Si ENO est réglé sur 0 (car EN = 0 ou en cas d'erreur d'exécution) :

les sorties du bloc fonction restent dans l'état qui était le leur lors du dernier cycle de scrutation exécuté correctement ;
la ou les sorties de la fonction, ainsi que les procédures, sont réglées sur 0.

EBOOL

EBOOL est l'acronyme du type Extended BOOLean (booléen étendu). Un type EBOOL possède une valeur (0 pour FALSE ou 1 pour TRUE), mais également des fronts montants ou descendants et des fonctions de forçage.

Une variable EBOOL occupe un octet de mémoire.

L'octet contient les informations suivantes :

un bit pour la valeur ;
un bit pour l'historique (chaque fois que l'objet change d'état, la valeur est copiée dans ce bit ) ;
un bit pour le forçage (égal à 0 si l'objet n'est pas forcé, égal à 1 s'il est forcé).

La valeur par défaut de chaque bit est 0 (FALSE).
