COMPARE : comparaison de deux entiers

Description de la fonction

La fonction COMPARE effectue une comparaison entre deux entiers.

Les paramètres supplémentaires et peuvent être configurés.

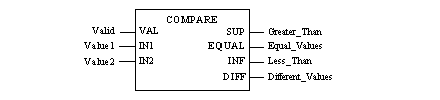

Représentation en FBD

Représentation :

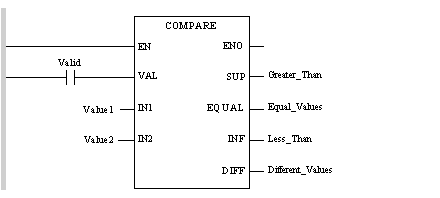

Représentation en LD

Représentation :

Représentation en IL

Représentation :

LD Valid

COMPARE Value1, Value2, Greater_Than, Equal_Values, Less_Than, Different_Values

Représentation en ST

Représentation :

COMPARE(Valid, Value1, Value2, Greater_Than, Equal_Values, Less_Than, Different_Values);

Description des paramètres

Le tableau suivant décrit les paramètres d’entrée :

Paramètre	Type	Commentaire
Valid	BOOL	Entrée validation, la comparaison n’est effectuée que si cette entrée est à 1.
Value1	INT	Première valeur à comparer.
Value2	INT	Seconde valeur à comparer.

Le tableau suivant décrit les paramètres de sortie :

Paramètre	Type	Commentaire
Greater_Than	BOOL	Si Value1 > Value2 alors Greater_Than = 1 Sinon Greater_Than = 0
Equal_Values	BOOL	Si Value1 = Value2 alors Equal_Values = 1 Sinon Equal_Values = 0
Less_Than	BOOL	Si Value1 < Value2 alors Less_Than = 1 Sinon Less_Than = 0
Different_Values	BOOL	Si Value1 ≠ Value2 alors Different_Values = 1 Sinon Different_Values = 0

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

Si ENO est réglé sur 0 (car EN = 0 ou en cas d'erreur d'exécution) :

les sorties du bloc fonction restent dans l'état qui était le leur lors du dernier cycle de scrutation exécuté correctement ;
la ou les sorties de la fonction, ainsi que les procédures, sont réglées sur 0.
