TIME_DINT_TO_STRING : conversion d'une variable au format DINT

Description de la fonction

La fonction TIME_DINT_TO_STRING effectue la conversion d’une variable au format (TIME sous PL7) en une chaîne de caractères.

Les paramètres supplémentaires et peuvent être configurés.

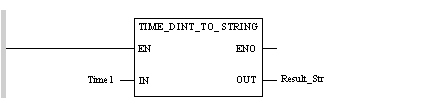

Représentation en FBD

Représentation :

Représentation en LD

Représentation :

Représentation en IL

Représentation :

LD Time1

TIME_DINT_TO_STRING

ST Result_Str

Représentation en ST

Représentation :

Result_Str := TIME_DINT_TO_STRING(Time1);

Description des paramètres

Le tableau suivant décrit les paramètres d’entrée :

Paramètre	Type	Commentaire
Time1	DINT	Durée à convertir au format chaîne de caractères.

Le tableau suivant décrit les paramètres de sortie :

Paramètre	Type	Commentaire
Result_Str	String	Result_Str est une chaîne de 15 caractères qui contient une durée au format suivant : HHHHHH:MM:SS.D. Exemple : ’119304:38:49.5’

Erreurs d’exécution

Si la chaîne Result_Str est trop courte pour contenir la date (longueur inférieure à 15 caractères), la date est tronquée et le bit %S15 est positionné à 1.

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

Si ENO est réglé sur 0 (car EN = 0 ou en cas d'erreur d'exécution) :

les sorties du bloc fonction restent dans l'état qui était le leur lors du dernier cycle de scrutation exécuté correctement ;
la ou les sorties de la fonction, ainsi que les procédures, sont réglées sur 0.

DATE

Le type DATE, codé en BCD dans un format 32 bits, contient les informations suivantes :

l'année codée dans un champ de 16 bits ;
le mois codé dans un champ de 8 bits ;
le jour codé dans un champ de 8 bits.

Le type DATE doit être saisi comme suit : D#<Année>-<Mois>-<Jour>

Le tableau ci-après donne les limites inférieure/supérieure de chaque élément :

Champ	Limites	Commentaire
Année	[1990,2099]	Année
Mois	[01,12]	Le 0 initial est toujours affiché ; il peut être omis lors de la saisie.
Jour	[01,31]	Pour les mois 01/03/05/07/08/10/12
	[01,30]	Pour les mois 04/06/09/11
	[01,29]	Pour le mois 02 (années bissextiles)
	[01,28]	Pour le mois 02 (années non bissextiles)
