Utilisation dans la boucle de sécurité M580

L'alimentation de sécurité BMXCPS4002S, BMXCPS4022S ou BMXCPS3522S peut être utilisée uniquement dans un rack contenant des modules de sécurité. Vous pouvez utiliser l'alimentation de sécurité dans un X Bus ou un rack Ethernet situé dans :

  • un rack local principal

  • un rack local d’extension

  • un rack distant principal

  • un rack distant d’extension

Vous pouvez utiliser deux modules d'alimentation de sécurité dans des racks Ethernet qui prennent en charge la redondance : L'alimentation de sécurité requiert deux emplacements de module, situés à l'extrême gauche du rack.

NOTE : Pour connaître la description des racks M580 disponibles, consultez la rubrique Racks locaux et distants dans le document Modicon M580 - Manuel de référence du matériel.

Face avant de l'alimentation

Face avant des alimentations M580 :

1 Groupe de voyants

2 Bouton de réinitialisation (RESET)

3 Contact de relais d'alarme

4 Connecteur 5 broches alimentation d'entrée principale 100 à 240 Vca

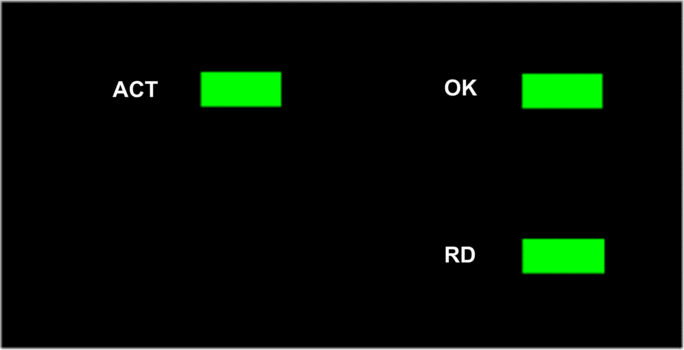

Voyants LED

Les modules d'alimentation de sécurité M580 disposent des voyants suivants :

Principaux voyants :

  • OK : état de fonctionnement

  • ACT : activité

  • RD : redondance

Chaque voyant LED a deux états : Allumé (vert) et Eteint.

Consultez la rubrique Voyants de diagnostics de l'alimentation dans le document M580 - Manuel de sécurité pour plus d'informations sur la signification des voyants pour le diagnostic de l'état de l'alimentation.

RESET

Lorsque vous appuyez sur le bouton RESET de l'alimentation, tous les modules présents dans le rack de l'alimentation sont réinitialisés. Si le module d'alimentation de sécurité M580 se trouve dans le rack local principal, l'actionnement du bouton RESET réinitialise la CPU.

NOTE : Dans une configuration redondante incluant deux modules d'alimentation de sécurité M580, vous pouvez appuyer sur le bouton RESET sur chacun des modules ou bien sur les deux modules pour exécuter la réinitialisation.

Connexions de l'alimentation d'entrée

Voici les caractéristiques des broches de chaque alimentation de sécurité M580 :

  • 5 points

  • Connecteur débrochable :

    • sur le module : tête avec bride filetée

    • bornier enfichable avec bride vissée

  • Pas : 5,08 mm

  • Section de câble minimale : 0,5 mm2 à 2 mm2

Alimentation d'entrée et affectation des broches pour chaque alimentation de sécurité M580 :

Description

BMXCPS4002S

BMXCPS4022S

BMXCPS3522S

Alimentation d'entrée principale

100 à 240 VCA

24 à 48 VCC

125 VCC

Broche 1

NC

Ligne CC

NC

Broche 2

NC

Ligne CC

NC

Broche 3

PE

Neutre CC

PE

Broche 4

Neutre CA

Neutre CC

Neutre CC

Broche 5

Ligne CA

Terre

Ligne CC
NOTE : Un bornier enfichable est livré avec le module.

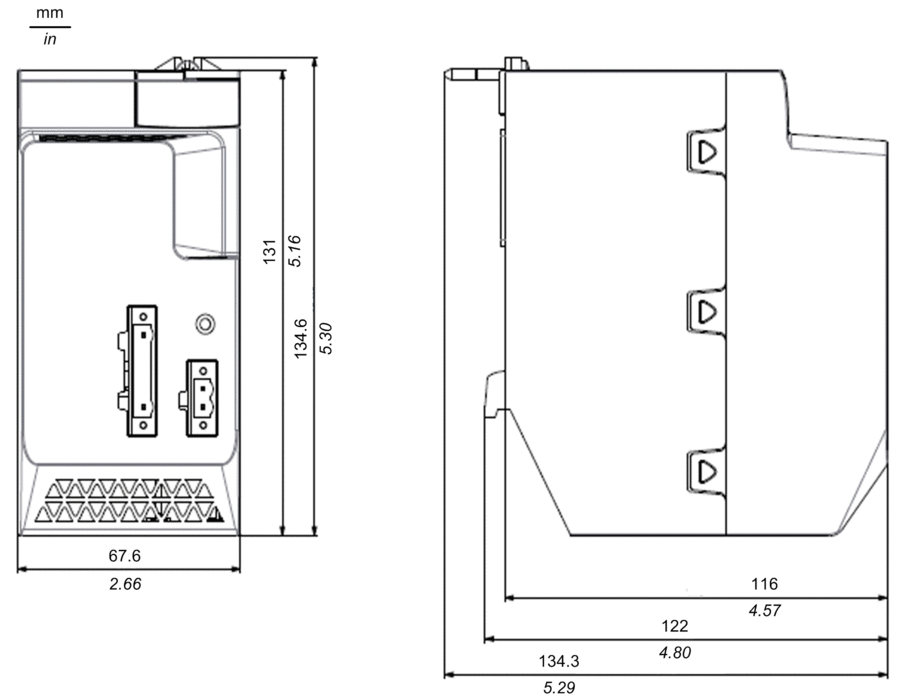

Dimensions de l'alimentation

Dimensions des alimentations de sécurité M580 :

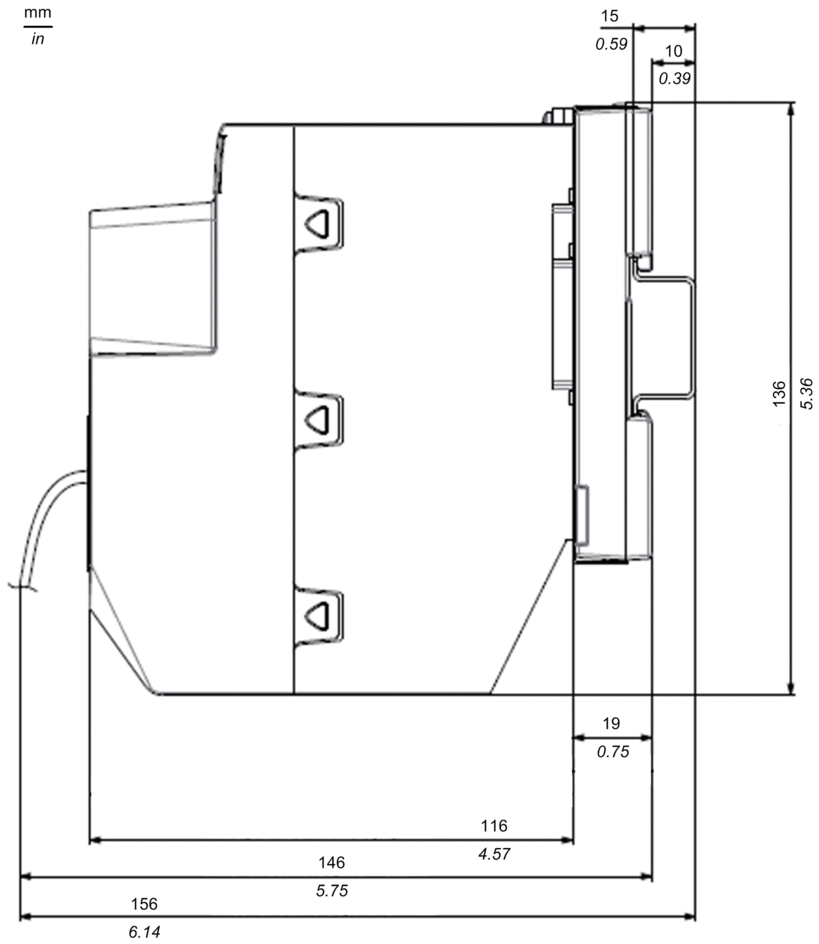

Dimensions avec câblage de l'alimentation

Dimensions des alimentations de sécurité M580 en tenant compte du câblage :
