Positionnement des modules d'E/S de sécurité

Vous pouvez installer un module d'E/S de sécurité M580 :

  • Dans le rack local, dans tout emplacement non réservé à l'alimentation ou à la CPU.

  • Dans un rack distant, dans tout emplacement non réservé à l'alimentation ou à l'adaptateur distant.

NOTE : Un module d'E/S de sécurité peut être installé soit dans un rack X Bus BMXXBP•••• soit dans un rack Ethernet BMEXBP••••. Pour connaître la description des racks M580 disponibles, consultez la rubrique Racks locaux et distants dans le document Modicon M580 - Manuel de référence du matériel.

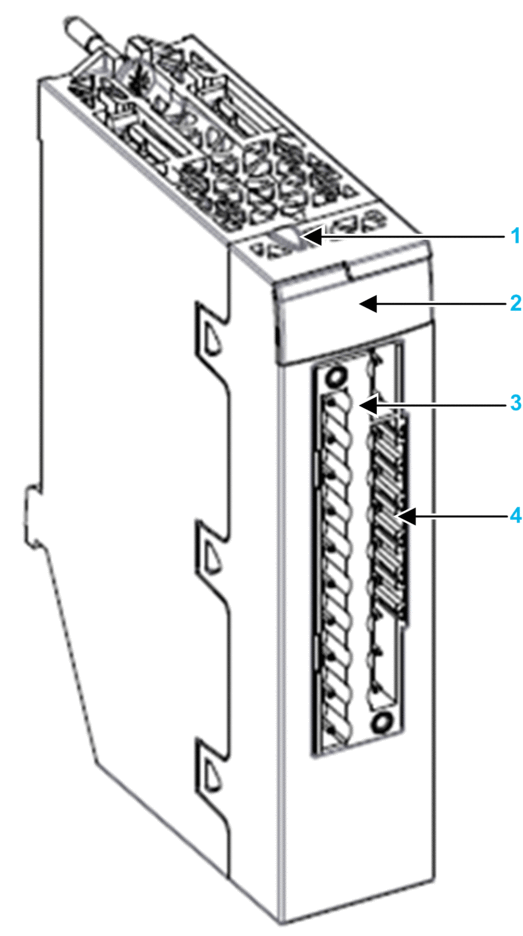

Face avant du module d'E/S de sécurité

Caractéristiques de la face avant de chaque module d'E/S de sécurité :

1 Bouton de verrouillage/déverrouillage de la configuration

2 Voyants

3 Connecteur 20 broches

4 Emplacements des broches de détrompage

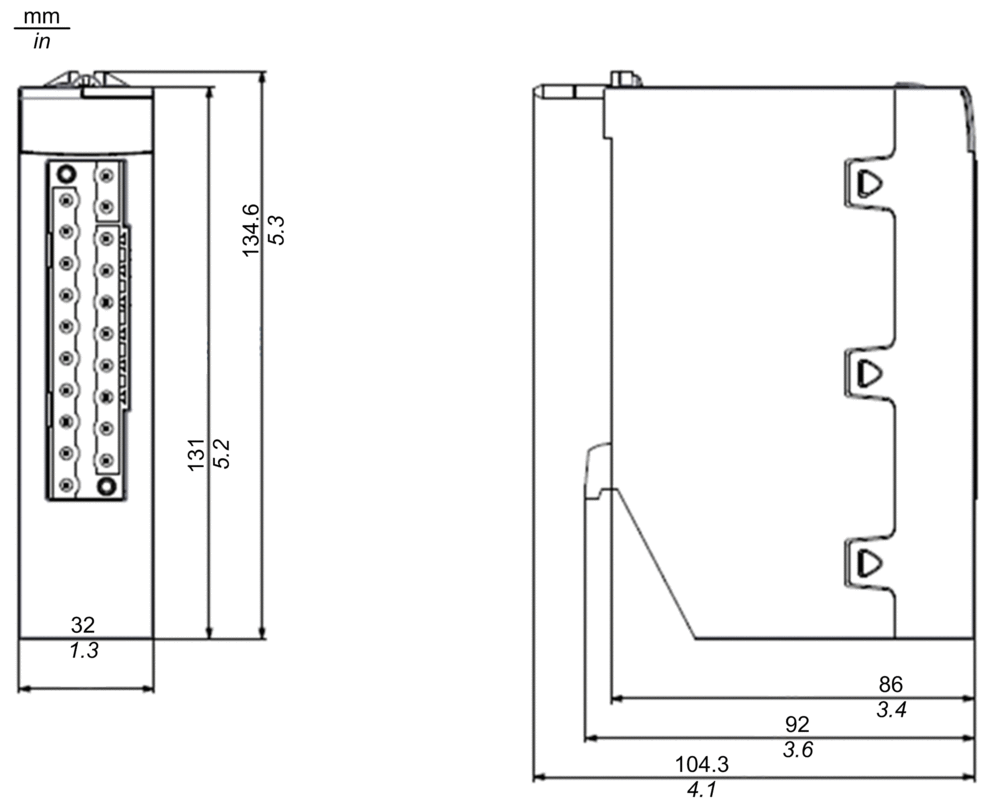

Dimensions des modules d'E/S de sécurité

Dimensions physiques de chaque module d'E/S de sécurité :

NOTE : Tenez compte de la hauteur de chaque module d'E/S de sécurité lors de la planification de l'installation d'un rack. Chaque module d'E/S dépasse le bord inférieur du rack de :

  • 29,49 mm (1,161 in.) dans le cas d'un rack Ethernet.

  • 30,9 mm (1,217 in.) dans le cas d'un rack X Bus.

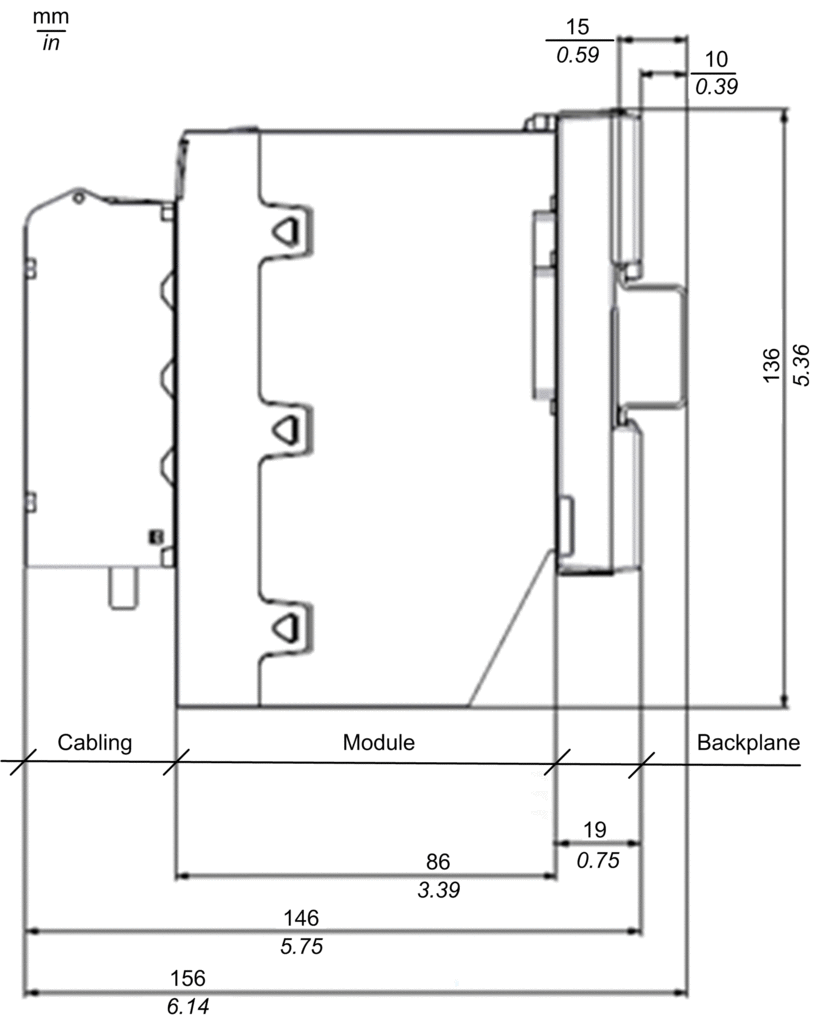

Dimensions du câblage d'E/S de sécurité

Dimensions physiques du câblage de chaque module d'E/S de sécurité :

Voyants LED

Chaque module d'E/S de sécurité comporte en face avant des voyants LED de diagnostic du module et des canaux :

  • Les quatre voyants LED situés en haut (Run, Err, I/O et Lck) indiquent l'état du module.

  • Les voyants situés en bas associés aux 4 voyants du haut indiquent l'état et l'intégrité de chaque canal d'entrée ou de sortie.

NOTE : Pour plus d'informations sur l'utilisation des voyants LED pour diagnostiquer l'état des modules de sécurité M580, consultez la section Diagnostics dans le document M580 - Manuel de sécurité.

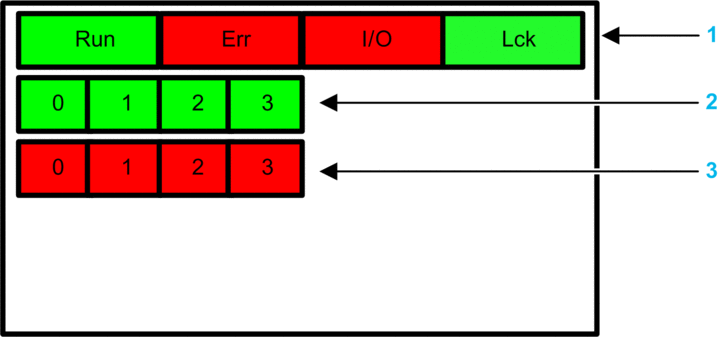

Voyants LED du module d'entrées analogiques de sécurité BMXSAI0410 et du module de sorties relais numériques de sécurité BMXSRA0405 :

1 Voyants d'état du module

2 Voyants d'état des canaux

3 Voyants d'erreur de canal

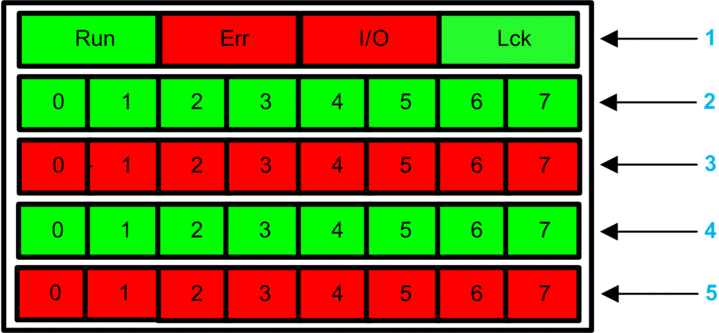

Voyants du module d'entrées numériques de sécurité BMXSDI1602 :

1 Voyants d'état du module

2 Voyants d'état des canaux (rang A)

3 Voyants d'erreur des canaux (rang A)

2 Voyants d'état des canaux (rang B)

3 Voyants d'erreur des canaux (rang B)

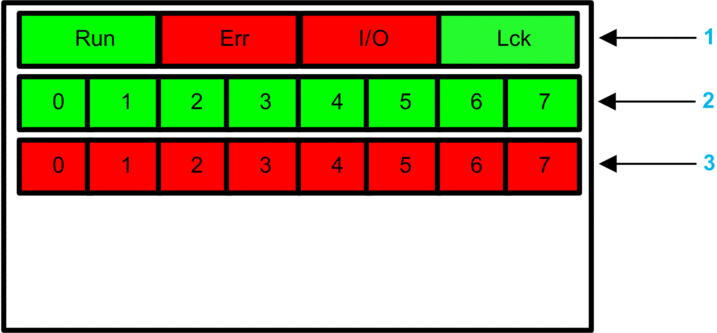

Voyants du module de sorties numériques de sécurité BMXSDO0802 :

1 Voyants d'état du module

2 Voyants d'état des canaux

3 Voyants d'erreur de canal
