Introduction
Cette section présente les équipements distribués qui sont connectés uniquement à un module BMENOS0300 sur un rack local (et non une station RIO).
Exemple de sous-système haute capacité

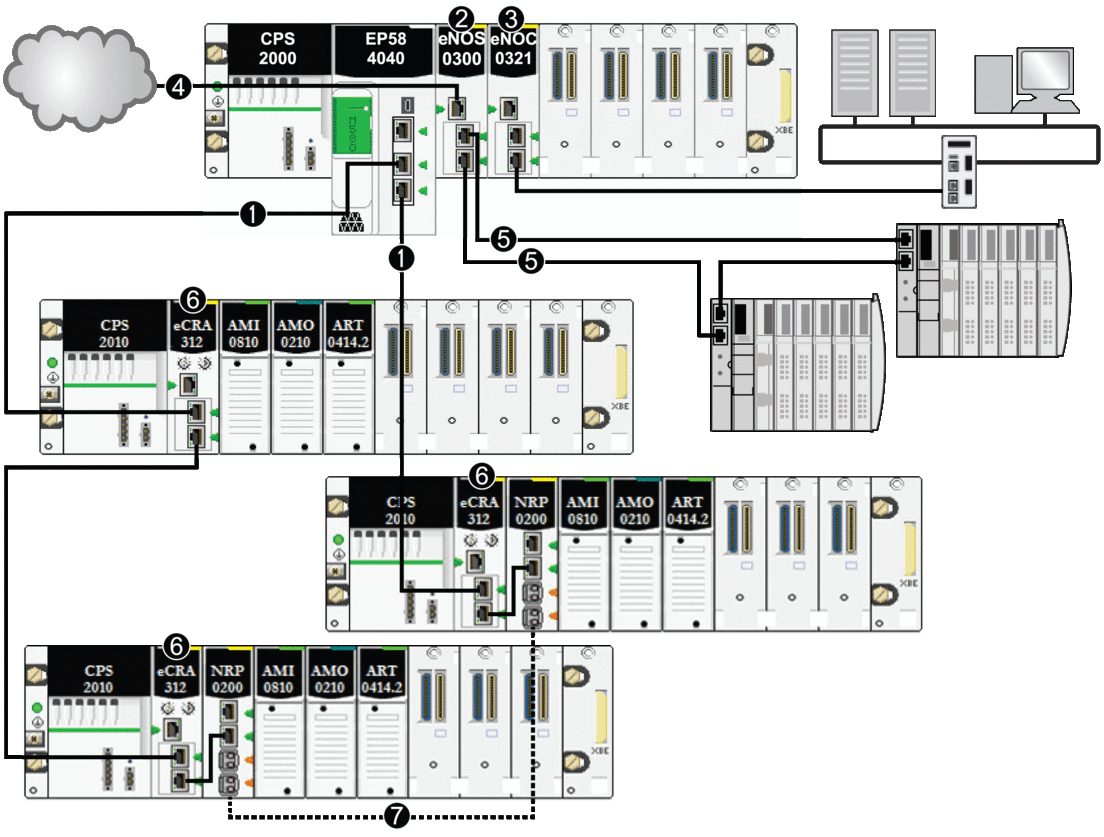

La figure suivante illustre une boucle de chaînage simple dans laquelle un module BMENOS0300 communique avec les équipements distribués :
1 Une CPU avec service de scrutation d'E/S Ethernet se trouve sur le rack local et elle est connectée à l'anneau principal.
2 Un module de sélection d'options de réseau BMENOS0300 sur le rack local gère les équipements distribués.
3 Un module de réseau de contrôle BMENOC0321 sur le rack local instaure la transparence entre le réseau d'équipements et le réseau de contrôle.
4 Un module de sélection d'options de réseau BMENOS0300 sur le rack local gère un nuage DIO.
5 Le module de sélection d'options de réseau BMENOS0300 du rack local gère un sous-anneau DIO.
6 Un module adaptateur eX80 BMECRA312•0 est installé sur chaque station distante.
7 Les modules convertisseurs fibre optique BMXNRP020• des stations distantes sont connectés pour augmenter la distance entre les stations. (Reportez-vous à la documentation du module convertisseur fibre optique BMXNRP020•.)
Dans cette topologie de réseau M580 complexe (qui comprend un anneau principal et plusieurs sous-anneaux), les restrictions suivantes s'appliquent :
Le nombre maximum… |
…est de… |
|---|---|
de sauts dans un trajet réseau |
17 |
de modules RIO dans l'anneau principal |
16 |
d'équipements distribués sur le réseau |
128 par scrutateur (le système peut contenir plusieurs modules BME NOCs avec la CPU) |
