Connexion à Control Expert

Pour télécharger l'application de CPU si votre système n'est pas configuré, connectez Control Expert à l'un des éléments suivants :

  • le port USB de la CPU ;

  • le port de service de la CPU.

Pour télécharger l'application de CPU si votre système est configuré, connectez Control Expert à l'un des éléments suivants :

  • le port USB de la CPU ;

  • le port de service (configuré comme port d'accès) de la CPU ou d'un module de réseau ;

  • le port de service d'un module adaptateur X80 EIO BM•CRA312•0 sur une station RIO de l'anneau principal ou d'un sous-anneau ;

NOTE : La connexion à d'autres ports requiert la configuration de QoS dans le commutateur auquel le PC est connecté et non dans le PC lui-même.
NOTE :

  • Control Expert est le seul outil pouvant télécharger l'application de CPU.

  • Si Control Expert est connecté à une CPU qui n'a aucune configuration, l'adresse IP par défaut de la CPU est utilisée.

  • Dans les configurations qui utilisent le service de transfert IP (le module de réseau de contrôle BMENOC0321 assurant le pontage entre le réseau de contrôle et le réseau d'équipements via un module de communication BMENOC0301/BMENOC0311), il est recommandé d'utiliser l'adresse IP du module BMENOC0321 pour télécharger l'application Control Expert sur le PAC.

NOTE : Dans les configurations qui utilisent le service de transfert IP (le module de réseau de contrôle BMENOC0321 assurant le pontage entre le réseau de contrôle et le réseau d'équipements via un module de communication BMENOC0301/BMENOC0311), il est recommandé d'utiliser l'adresse IP du module BMENOC0321 pour télécharger l'application Control Expert vers le PAC.

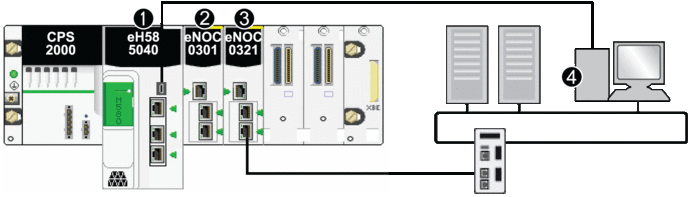

Si vous téléchargez l'application via un module BMENOC0301/BMENOC0311, le module BMENOC0321 est réinitialisé à la fin du téléchargement, ce qui réinitialise la connexion entre Control Expert et le module BMENOC0301/BMENOC0311. Cette figure montre le service de transfert IP dans le module BMENOC0301/BMENOC0311 utilisé pour se connecter au module BMENOC0301/BMENOC0311 :

1 CPU avec service de scrutation d'E/S Ethernet

2 Module de communication Ethernet BMENOC0301/BMENOC0311

3 Module de réseau de contrôle BMENOC0321

4 Control Expert

NOTE :

  • Control Expert est le seul outil pouvant télécharger l'application PAC.

  • Vous pouvez connecter Control Expert à n'importe quel port Ethernet.

  • Si Control Expert est connecté sur Ethernet à un PAC non configuré, l'adresse IP de l'UC (CPU) est utilisée.

Exemples

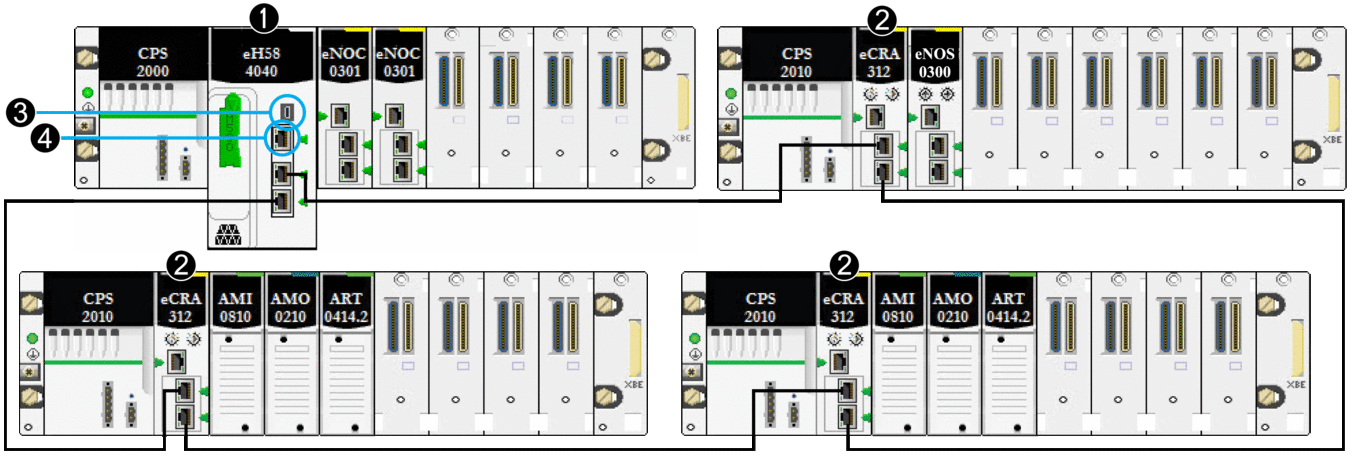

Cette figure montre les connexions possibles à Control Expert lorsque votre système n'est pas configuré :

1 Une CPU avec service de scrutation d'E/S Ethernet se trouve sur le rack local.

2 Les stations RIO incluent le module adaptateur X80 EIO BM•CRA312•0.

3 Connectez Control Expert au port USB de la CPU.

4 Connectez Control Expert au port SERVICE de la CPU.

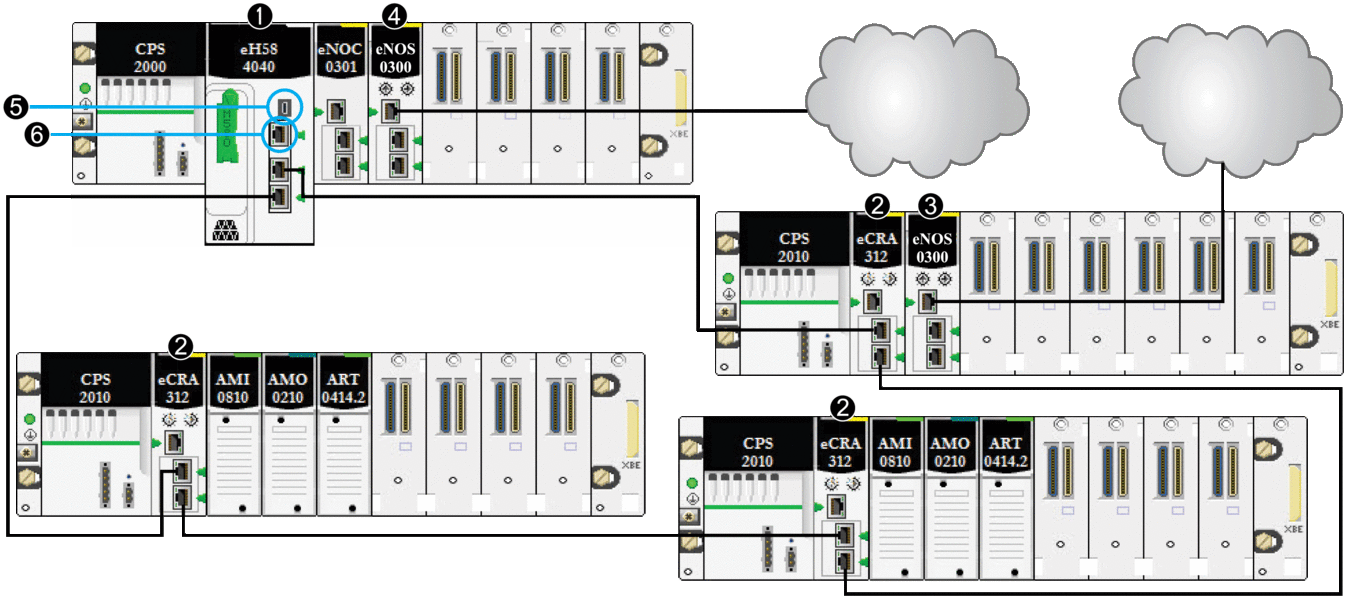

Cette figure montre les connexions possibles à Control Expert lorsque votre système est configuré :

1 Une CPU avec service de scrutation d'E/S Ethernet se trouve sur le rack local.

2 Une station RIO comprend un module adaptateur X80 EIO BM•CRA31210.

3 Un module BMENOS0300 d'une station distante gère un nuage DIO.

4 Un module BMENOS0300 du rack local gère un nuage DIO.

5 Connectez Control Expert au port USB de la CPU.

6 Connectez Control Expert au port SERVICE de la CPU.
