Réglage des commutateurs rotatifs
Définissez l'emplacement de la station RIO Ethernet sur le réseau à l'aide des commutateurs rotatifs situés à l'avant du module adaptateur X80 EIO BM•CRA312•0 avant de mettre le module sous tension et de télécharger l'application :
Les valeurs définies sont appliquées durant un cycle d'alimentation. Si vous modifiez les paramètres du commutateur une fois que le module est alimenté, le voyant Mod Status s'allume et un message de différence est consigné dans le diagnostic du module.
Comme les nouvelles valeurs des commutateurs rotatifs ne sont appliquées qu'au prochain cycle d'alimentation, il convient de les définir avant de démarrer le module. (Valeurs valides : 00 à 159)

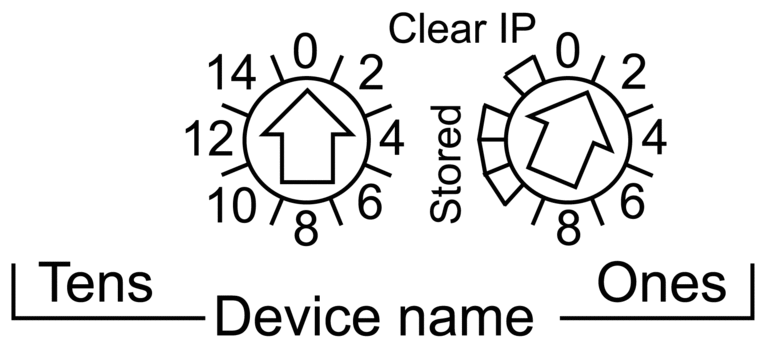

Le nom de l'équipement est créé en associant les valeurs des commutateurs rotatifs au préfixe de l'équipement (par exemple, BMECRA_xxx ou BMXCRA_xxx) (où xxx représente la valeur des commutateurs rotatifs). La figure précédente montre le commutateur Tens défini sur 0 et le commutateur Ones défini sur 01, le nom de l'équipement étant BMECRA_001.
REMARQUE :
Les commutateurs rotatifs peuvent être manipulés avec un petit tournevis plat.
NOTE : Utilisez uniquement le petit tournevis en plastique fourni avec le module pour modifier le position du commutateur.Aucun logiciel n'est requis pour configurer ou activer les commutateurs rotatifs.
N'utilisez pas les paramètres Stored et Clear IP sur le commutateur rotatif Ones. (Ils ne concernent pas les installations RIO.)
| ATTENTION | |
|---|---|
RISQUE DE FONCTIONNEMENT IMPRÉVU Utilisez uniquement le petit tournevis en plastique fourni
avec le module pour changer la position du commutateur. L'utilisation
d'un tournevis en métal peut endommager le commutateur et
le rendre inutilisable. Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels. | |
