Introduction
La procédure de configuration de l'équipement CIP Safety comprend deux étapes :
Configurer les paramètres de l'équipement CIP Safety à l'aide d'un outil de configuration du réseau de sécurité (SNCT) fourni par le fabricant
Configurer la connexion entre la CPU CIP Safety source et l'équipement CIP Safety cible, via un DTM dans Control Expert. Le DTM peut être :
basé sur un fichier EDS fourni par le fabricant ;
un DTM Control Expert générique, en l'absence de fichier EDS.
Double contrôle de la configuration
Combinés, les deux processus suivants permettent de confirmer avec un haut degré de certitude que la configuration générée via le logiciel Control Expert a bien été téléchargée et enregistrée sur la CPU CIP Safety M580 source :
Comparaison visuelle par l'utilisateur (après téléchargement de l'application) des paramètres de configuration de la connexion CIP Safety apparaissant dans le DDDT cible avec ceux du DTM cible
Comparaison automatique, par la CPU et le coprocesseur, du CRC des paramètres de connexion (CPCRC) calculé par le DTM avec celui calculé par la pile CIP Safety (CSS) exécutée dans la CPU et le coprocesseur
Présentation de la procédure de configuration

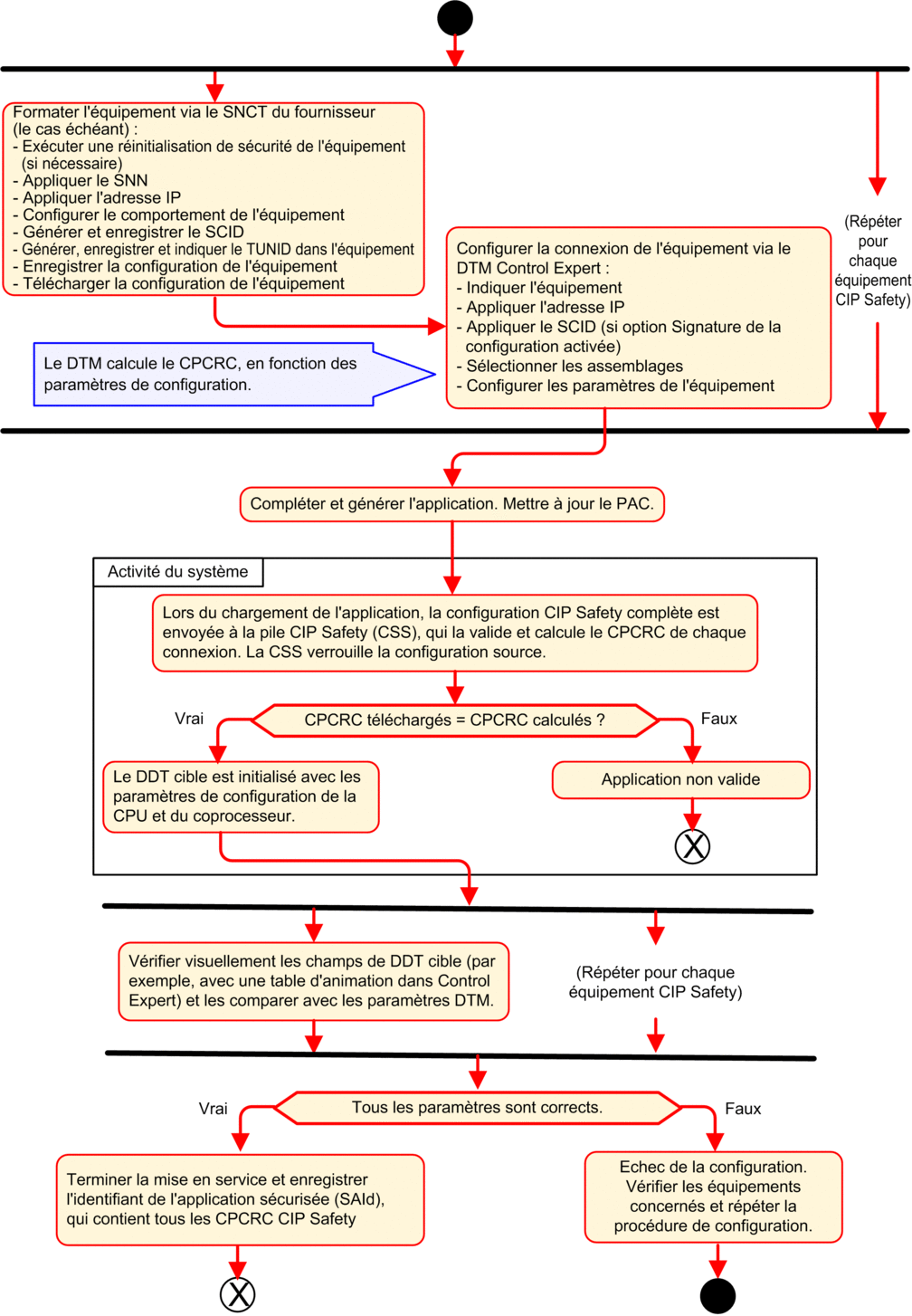

Procédure de configuration et de validation de l'équipement CIP Safety :
