Introduction
Si vous installez des modules d'E/S de sécurité dans une station RIO, l'heure actuelle doit être configurée pour le PAC. Cela peut être accompli de trois manières avec le micrologiciel d'UC de version 3.10 ou antérieure :
Conception de serveur NTP distant avec CPU comme client NTP : Configurez un équipement dans le réseau de contrôle en tant que serveur NTP, puis configurez l'UC de sécurité en tant que client NTP.
Conception du serveur NTP local : Configurez la CPU de sécurité en tant que serveur NTP pour les équipements du réseau RIO Ethernet.
Conception de serveur NTP distant avec eNOC ou eNOP : Configurez un équipement du réseau de contrôle en tant que serveur NTP, puis un module (BMENOP0300 ou BMENOC0301/11) dans le rack principal local et activez la fonction facultative dans le DTM correspondant. Si des stations d'E/S distantes avec équipements de sécurité sont configurées, configurez la CPU de sécurité en tant que serveur NTP tel que décrit dans le cas 2 ci-dessus.
Dans tous les cas :
Activez le service NTP.
Définissez la période d'interrogation NTP sur 20 s.
Si la CPU de sécurité n'est pas configurée en tant que serveur NTP ou client NTP, comme décrit ci-dessus, les paramètres temporels des modules d'E/S de sécurité distants et de la CPU ne seront pas synchronisés, et la communication par canal noir ne fonctionnera pas correctement. Les entrées et sorties des modules d’E/S de sécurité dans les stations d’E/S distantes (RIO) passeront à l'état sécurisé (non alimenté) ou l'état de repli.
| ATTENTION | |
|---|---|
RISQUE DE FONCTIONNEMENT IMPRÉVU Si vous insérez des modules d'E/S de sécurité
dans une station RIO, l'heure courante doit être configurée
pour le PAC avec micrologiciel de version 3.10 ou antérieure.
Activez le service NTP pour votre système M580 et configurez l'UC de sécurité en tant que serveur
NTP ou client NTP. Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels. | |
Schneider Electric recommande de configurer deux sources NTP. Ils peuvent être configurés de manière redondante, l'un étant le serveur primaire et l'autre le serveur de temps redondant. Cependant, les deux serveurs doivent être synchronisés sur l'heure. Tout réglage de l'heure supérieur ou égal à 2 s dans une période d'interrogation NTP entraîne la désynchronisation de l'UC et des modules d'E/S de sécurité et une dérive par rapport au serveur de temps NTP.
Modification des paramètres temporels NTP durant les opérations
| ATTENTION | |
|---|---|
RISQUE D'ARRÊT DU SYSTÈME DE SÉCURITÉ Lors de l'utilisation de Control Expert V13 ou V13.1
ou du micrologiciel CPU 2.70 ou version antérieure, ne modifiez
pas les paramètres temporels (horloge) sur le serveur NTP ou
la CPU. Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels. | |
Un changement d'heure au cours des opérations peut entraîner une perte de communication et un arrêt du système de sécurité.
Un changement d'heure durant les opérations peut entraîner une désynchronisation avec l'horloge de référence. Il peut également entraîner une perte de communication de sécurité, ce qui ferait passer les E/S à l'état de repli ou l'état de sécurité. Surveillez le système pour détecter toute désynchronisation, et, si cela arrive, restaurer la synchronisation pour éviter une perte de communication. Si la désynchronisation se produit, suivez la procédure suivante pour resynchroniser le système.
Si vous utilisez Control Expert version 14 ou ultérieure et le micrologiciel d'UC 2.80, 2.90 ou 3.10 : Il est possible de modifier le réglage de l'heure dans le serveur NTP ou l'UC pendant le fonctionnement sans impact négatif. Effectuez cette opération en suivant la procédure définie ci-dessous immédiatement après une modification de l'heure.
Pour plus d'informations sur la configuration du service NTP pour une CPU , reportez-vous à la rubrique du document Modicon M580 - Manuel de référence du matériel M580.
Procédure de synchronisation des paramètres temporels NTP
En cas de redémarrage ou de réinitialisation de la CPU, et si celle-ci reçoit d'abord une heure d'un serveur NTP externe, procédez comme suit pour synchroniser l'heure de la CPU.
| ATTENTION | |
|---|---|
RISQUE D'EQUIPEMENT INOPERANT Si vous mettez à jour l'heure du PAC à
l'aide de la fonction facultative sur un module BMENOP0300 ou BMENOC0301/11, une fois l'heure fournie par le serveur NTP externe appliquée
(lorsque %SW152 passe de 0 à 1), synchronisez l'heure
SAFE avec le serveur NTP externe via le mot %SW128. Respectez la procédure
suivante pour synchroniser l'heure NTP. Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels. | |
La procédure décrite ci-après est valide avec la tâche SAFE à l'état RUN, en utilisant Control Expert V14.0 ou une version supérieure et le micrologiciel d'UC de version 2.80, 2.90 ou 3.10.
Étape |
Action |
|---|---|
1 |
Vérifiez que l'horloge du serveur de la CPU ou du serveur NTP externe est valide, intègre et stable. |
2 |
Si la configuration inclut une ou plusieurs stations eRIO, lorsque le service NTP est à nouveau opérationnel ou après la modification de l'heure (ayant entraîné la désynchronisation), attendez 2 périodes d'interrogation NTP pour permettre l'envoi de la nouvelle valeur de référence de l'horloge à tous les modules CRA. |
3 |
Synchronisez le système sur l'horloge de référence en utilisant le mot système %SW128 :
|
4 |
Assurez-vous que l'horloge est synchronidée en vérifiant que la valeur des paramètres CPU_NTP_SYNC et M_NTP_SYNC dans DDDT IO de sécurité est vrai (1) |
Si cette séquence de synchronisation n'est pas correctement exécutée, exécutez-la à nouveau.
| AVIS | |
|---|---|
RISQUE D'ARRÊT DU SYSTÈME DE SÉCURITÉ
Le non-respect de ces instructions peut provoquer des dommages matériels. | |
Durant les opérations de synchronisation d'horloge de l'étape 3, certains diagnostics de la communication de sécurité sont désactivés durant 500 ms. Schneider Electric recommande au maximum une modification d'horloge et une synchronisation par jour.
Service NTP pour la communication d'égal à égal
La communication Ethernet sécurisée de PAC à PAC nécessite une synchronisation de la base de temps du PAC émetteur et du PAC récepteur.

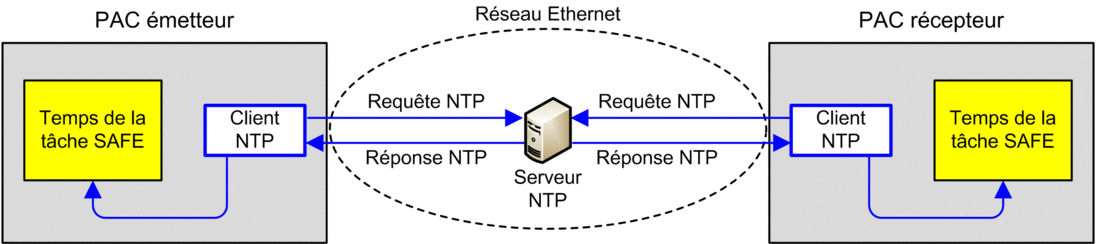

La figure suivante illustre le principe de la synchronisation de la base de temps des PAC émetteur et récepteur :
Dans Control Expert, configurez les paramètres du service NTP de chaque client de la manière suivante :
Sélectionnez .
Dans , indiquez l'adresse IP du serveur NTP distant.
Schneider Electric recommande une de 20 secondes.
Cohérence horaire du serveur NTP et bits système
Cohérence horaire du serveur NTP :
Si l'heure du serveur NTP est cohérente avec l'heure interne du PAC affichée par la fonction élémentaire (EF)
S_SYST_CLOCKà moins de 2 secondes près, la valeur de l'heure dans l'EFS_SYST_CLOCKest mise à jour sur la dernière heure reçue du serveur NTP filtrée avec une pente de 1 ms/s.Si l'heure reçue du serveur NTP diffère de plus de 2 secondes de l'heure interne du PAC affichée par l'EF
S_SYST_CLOCK:la dernière heure reçue du serveur NTP est ignorée par le PAC,
la valeur de l'heure affichée par l'EF
S_SYST_CLOCKest actualisée en interne,le paramètre
statusdeS_SYST_CLOCKest défini sur 0 etle paramètre de sortie
SYNCHRO_NTPdes blocs fonction dérivés (DFB)S_RD_ETH_MXetS_WR_ETH_MXest défini sur 0 pour indiquer cette condition.
Dans ce cas, vous pouvez réinitialiser l'heure interne du PAC de l'une des manières suivantes :
en réinitialisant l'application par un démarrage à froid
en téléchargeant l'application
en redémarrant le PAC
suivez la procédure de modification des paramètres temporels NTP.
NOTE : Si la synchronisation NTP est perdue sur l'un des deux PAC (paramètreSYNCHRO_NTPdéfini sur 0), la base de temps des deux PAC émetteur et récepteur peut être désynchronisée. Dans ce cas, la communication d'égal à égal sécurisée risque de cesser d'être opérationnelle (le paramètre de sortiehealthdu DFBS_RD_ETH_MXest défini sur 0).
