Introduction

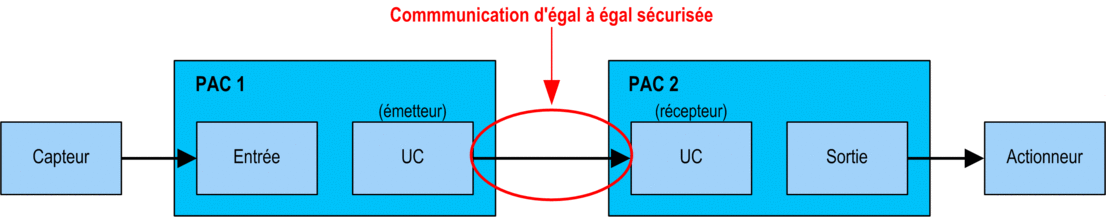

Vous pouvez configurer deux PAC de sécurité M580 pour effectuer des communications sécurisées entre homologues sur Ethernet. La configuration s'appuie sur la communication de scrutateur Modbus TCP incorporée dans un canal noir.

Les caractéristiques fonctionnelles générales de la communication sécurisée d'égal à égal sont les suivantes :

La communication est effectuée par deux blocs fonction élémentaires issus de la bibliothèque de blocs fonction de sécurité M580 qui gèrent la boucle de sécurité au niveau SIL3. Le protocole détecte les erreurs de transmission (omissions, insertions, séquences mal ordonnées, retards, adressage incorrect, bits déguisés) et gère les retransmissions.

Cette communication d'égal à égal sécurisée est possible uniquement entre :

  • deux PAC de sécurité M580 présentant un micrologiciel de version 3.10 ou antérieure,

  • deux PAC de sécurité M580 présentant un micrologiciel de version 3.20 ou ultérieure.

NOTE : La communication d'égal à égal sécurisée est également possible entre un automate Modicon Quantum Safety et un automate M580 Safety avec micrologiciel d'UC de version 3.10 ou antérieure.
