Panneau des voyants

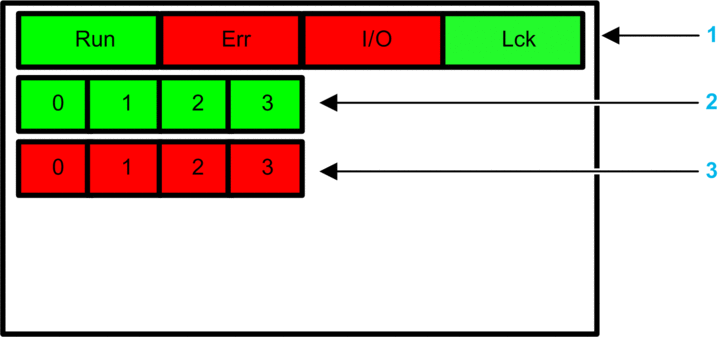

Le module de sortie relais numérique BMXSRA0405 présente le panneau de voyants LED suivant sur sa face avant :

1 Voyants d'état du module

2 Voyants d'état des canaux

3 Voyants d'erreur de canal

NOTE :
  • Lorsqu'une erreur de canal est détectée, le voyant correspondant reste allumé jusqu'à ce que la condition sous-jacente soit résolue.

  • Comme le module de sortie relais comprend seulement quatre canaux, les voyants des positions 4 à 7 ne sont pas utilisés et ne s'allument jamais.

Diagnostics du module

Utilisez les quatre voyants LED de la partie supérieure du panneau pour établir le diagnostic de l'état du module de sortie relais numérique BMXSRA0405 :

LED du module

Etat du module

Réaction recommandée

Run

Err

I/O

LCK

Clignotement1

Clignotement1

Clignotement1

Clignotement1

Autotest à la mise sous tension.

Clignotement1

Allumé

Clignotement1

Clignotement1

L'autotest à la mise sous tension a détecté une erreur interne sur les canaux de sortie.

Eteint

Allumé

Eteint

Eteint

Erreur interne détectée.

Remplacez le module si cette condition persiste.

Eteint

Clignotement1

Eteint

X

Module d'E/S non configuré.

Configurez le module via l'UC.

Allumé

Clignotement1

Eteint

X

Aucune communication entre l'UC et le module. Ce dernier est en état de repli.

Effectuez les vérifications suivantes :

  • L'UC est une UC de sécurité M580 safety CPU et elle est opérationnelle.

  • L'embase est opérationnelle (si le module d'E/S est sur le rack principal).

  • Le câble entre l'UC et le module d'E/S est opérationnel et correctement connecté (si le module d'E/S est sur un rack étendu ou distant).

Allumé

Clig. rapide2

Eteint

Eteint

Aucune communication entre UC et module. Le module est en état de repli (ou de réinitialisation s'il n'a jamais fonctionné normalement).

Recherchez la condition sous-jacente à l'aide des variables DDDT de l'instance du module d'E/S.

Allumé

Clig. rapide2

Eteint

Allumé

Communication non sécurisée et configuration verrouillée. Le module est en état de repli (ou de réinitialisation s'il n'a jamais fonctionné normalement).

  • Vérifiez que la configuration verrouillée dans le module est identique à la configuration du module stockée dans l'application sur la CPU et configurée à l'aide de Control Expert..

  • Recherchez la condition sous-jacente à l'aide des variables DDDT de l'instance du module d'E/S.

Allumé

Allumé

Eteint

X

Erreur interne détectée sur le canal de sortie.

Remplacez le module si cette condition persiste.

Allumé

Eteint

Eteint

Eteint

La communication avec l'UC est sécurisée et la configuration est déverrouillée.

Allumé

Eteint

Eteint

Allumé

La communication avec l'UC est sécurisée et la configuration est verrouillée.

X indique que le voyant peut être soit allumé, soit éteint.

1. Clignotement : 500 ms allumé / 500 ms éteint.

2. Clignotement rapide : 50 ms allumé / 50 ms éteint.

Diagnostics des canaux

Utilisez tous les voyants LED du module de sortie relais numérique BMXSRA0405 pour diagnostiquer l'état des canaux :

LED du module

Voyants des canaux

Etat du canal

Réaction recommandée

Run

Err

I/O

LCK

Etat du canal (LED 0 à 3)

Erreur détectée (LED 0 à 3)

Allumé

Eteint

Eteint

X

Allumé

Eteint

Le relais de sortie est fermé.

Allumé

Eteint

Eteint

X

Eteint

Eteint

Le relais de sortie est ouvert.

Allumé

Allumé

Eteint

X

Eteint

Allumé

Le relais de sortie n'est pas opérationnel.

Remplacez le module si cette condition persiste.

X indique que le voyant peut être soit allumé, soit éteint.
