Affichage de l'utilisation de la mémoire

Dans Control Expert, vous pouvez surveiller la mémoire d'E/S consommée en affichant les propriétés de l'adaptateur. Dans le Navigateur du projet, double-cliquez sur Configuration > EIO Bus > Station distante Modicon M580 . Cliquez avec le bouton droit sur Station distante Modicon M580 et sélectionnez Propriétés .

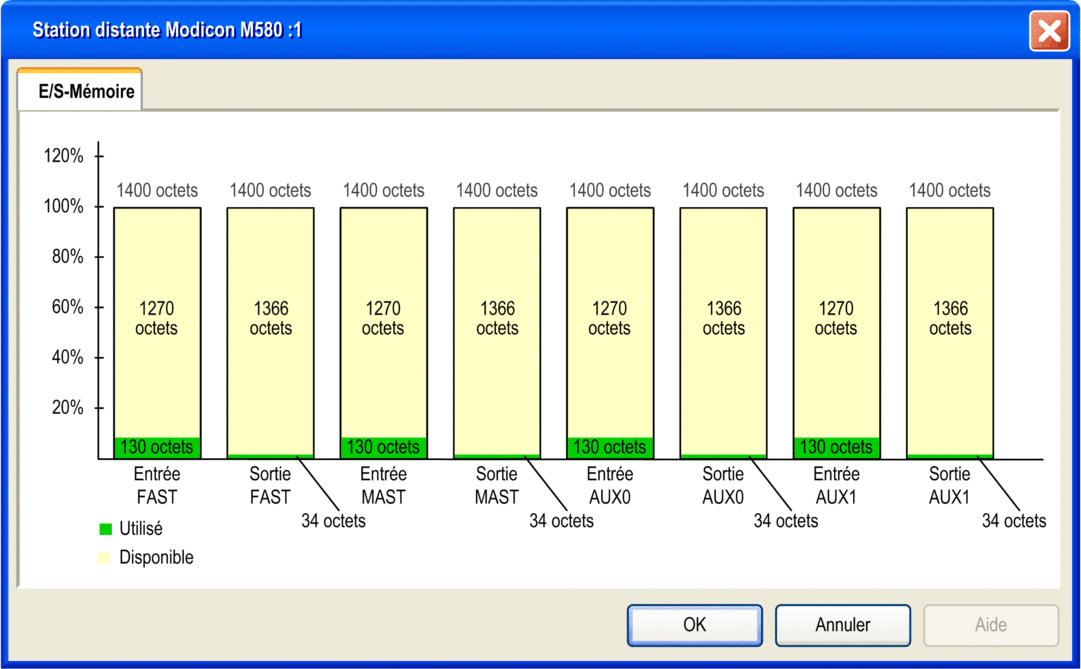

Voici un exemple d'onglet Mémoire E/S :

NOTE : les modules adaptateur 140CRA31200 Quantum ne prennent pas en charge les tâches FAST et AUX0/AUX1, contrairement aux modules adaptateur BMECRA312•0.

Dépassement des limites EIO

Control Expert affiche une erreur détectée, dans la fenêtre de l'historique si l'un des événements suivants se produit :

  • La taille de la mémoire de la station RIO pour la tâche MAST dépasse 1 400 octets d'entrée ou 1 400 octets de sortie.

  • La taille de la mémoire de la station RIO pour la tâche FAST dépasse 1 400 octets d'entrée ou 1 400 octets de sortie.

  • La taille de la mémoire de la station RIO d'une tâche AUX dépasse 1 400 octets d'entrée ou 1 400 octets de sortie.

NOTE : les modules adaptateur BMECRA312•0 Modicon M580 prennent en charge les tâches FAST et AUX•, contrairement aux modules 140CRA31200 Quantum.
