Introduction
La longueur d'une connexion par câble cuivre entre deux stations RIO consécutives ne doit pas dépasser 100 m. La longueur d'une connexion par câble fibre optique entre deux stations RIO consécutives ne doit pas dépasser 15 km (monomode) ou 2,5 km (multimode).
Pour plus d'informations, reportez-vous au chapitre Installation de racks Modicon X80 et au document Electrical installation guide.
Connexions entre équipements

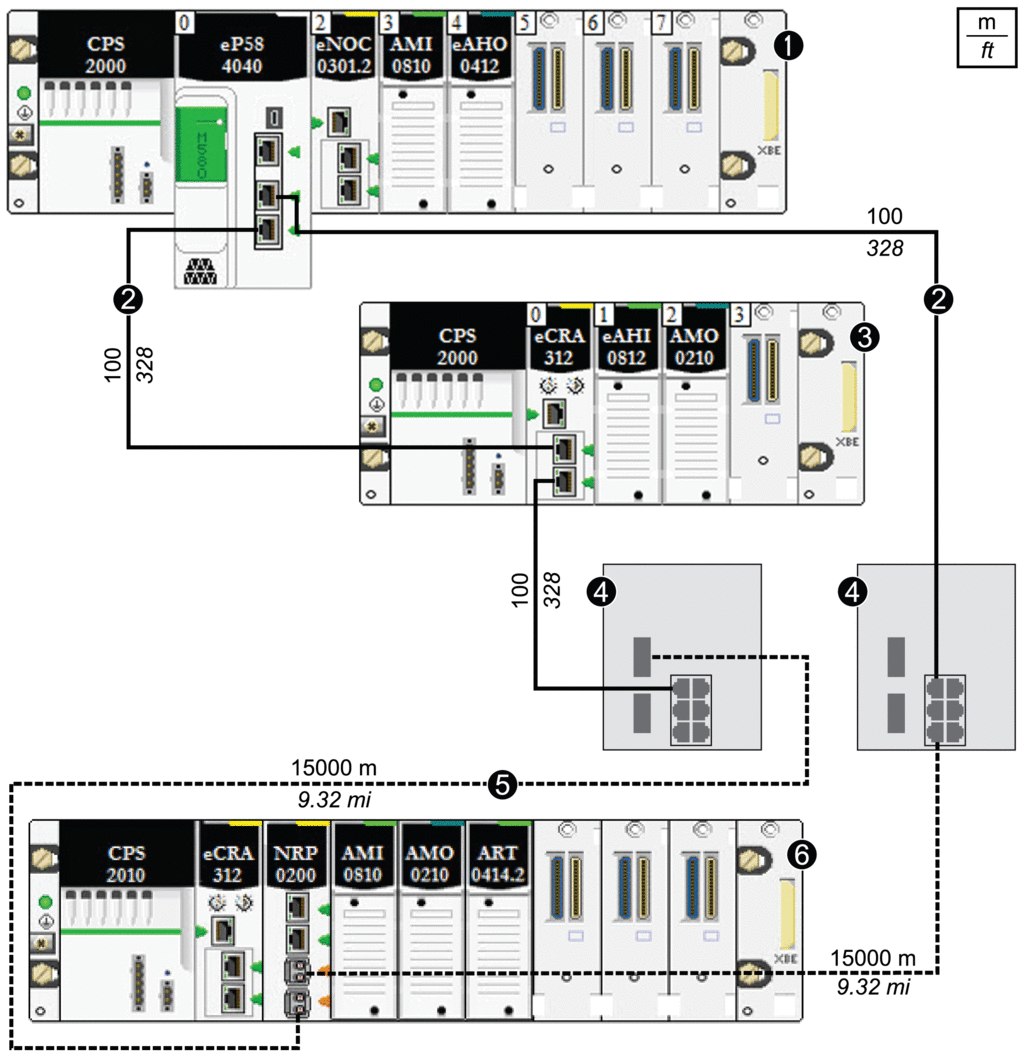

La figure suivante montre les distances entre les stations RIO dans une boucle de chaînage haute capacité :
1 Rack local principal
2 Câble en cuivre (paire torsadée)
3 Station RIO
4 DRSs (avec des ports cuivre et fibre optique) : ce DRS permet d'augmenter la distance entre les équipements en utilisant un câble à fibre optique (jusqu'à 15 km).
5 Câble à fibre optique
6 Station RIO avec module convertisseur fibre optique BMXNRP0200
| AVIS | |
|---|---|
DEFAUTS DE COMMUNICATION Utilisez des câbles blindés à paire torsadée CAT5e (10/100 Mbits/s) pour éviter les défauts
de communication. Le non-respect de ces instructions peut provoquer des dommages matériels. | |
