WRITE_INPUT_EBOOL : Ecriture des entrées du type EBOOL

Description de la fonction

WRITE_INPUT_EBOOL permet de simuler (écrire) une valeur sur une variable, une variable IODDT ou une RAM d'état. L'entrée est écrite lors de l'appel de la fonction WRITE_INPUT_EBOOL.

Ce bloc fonction s'utilise avec un véritable automate et le simulateur d'automate.

Restrictions

Ce bloc fonction donne accès à une seule variable à la fois (les types de données élémentaires et non les tables de types de données élémentaires).
Le bloc de simulation WRITE_INPUT_EBOOL ne fonctionne pas si le module d'E/S est configuré dans un rack RIO, mais il fonctionne correctement si ce module est configuré dans un rack local ou DIO.

NOTE : si vous utilisez l'EFB WRITE_INPUT_EBOOL avec des réseaux RIO, le fonctionnement en simulation peut différer du fonctionnement réel de l'automate. L'entrée est définie par l'EFB WRITE_INPUT_EBOOL mais remplacée par la valeur envoyée par le scrutateur RIO dans la phase OUT de la scrutation de l'automate.

Les paramètres supplémentaires et peuvent être configurés.

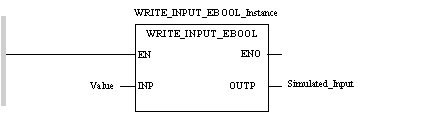

Représentation en FBD

Représentation :

Représentation en LD

Représentation :

Représentation en IL

Représentation :

WRITE_INPUT_EBOOL (INP:=Value (*BOOL*))
ST Simulated_Input (*EBOOL*)

Représentation en ST

Représentation :

(*EBOOL*) Simulated_Input:=WRITE_INPUT_EBOOL (INP:=Value (*BOOL*));

Description des paramètres

Le tableau suivant décrit les paramètres d’entrée :

Paramètre	Type	Commentaire
INP	BOOL	Valeur à affecter à la variable

Le tableau suivant décrit le paramètre de sortie :

Paramètre	Type	Commentaire
OUTP	EBOOL	Variable à modifier

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

Si ENO est réglé sur 0 (car EN = 0 ou en cas d'erreur d'exécution) :

les sorties du bloc fonction restent dans l'état qui était le leur lors du dernier cycle de scrutation exécuté correctement ;
la ou les sorties de la fonction, ainsi que les procédures, sont réglées sur 0.

EBOOL

EBOOL est l'acronyme du type Extended BOOLean (booléen étendu). Un type EBOOL possède une valeur (0 pour FALSE ou 1 pour TRUE), mais également des fronts montants ou descendants et des fonctions de forçage.

Une variable EBOOL occupe un octet de mémoire.

L'octet contient les informations suivantes :

un bit pour la valeur ;
un bit pour l'historique (chaque fois que l'objet change d'état, la valeur est copiée dans ce bit ) ;
un bit pour le forçage (égal à 0 si l'objet n'est pas forcé, égal à 1 s'il est forcé).

La valeur par défaut de chaque bit est 0 (FALSE).
