Description

Description de la fonction

Ce bloc fonction paramètre les informations pour les voies d'entrée analogiques ().

Ce bloc permet d'utiliser tous les blocs de mise à l'échelle figurant dans cette bibliothèque.

NOTE : Ce bloc est utilisé uniquement lorsqu'il n'existe pas de bloc spécifique pour un module analogique particulier.

et peuvent être configurés comme paramètres supplémentaires.

Représentation dans FBD

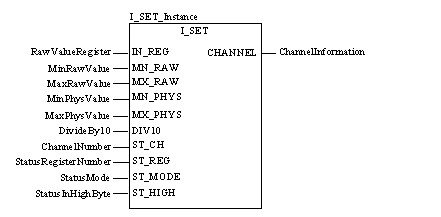

Représentation :

Représentation en LD

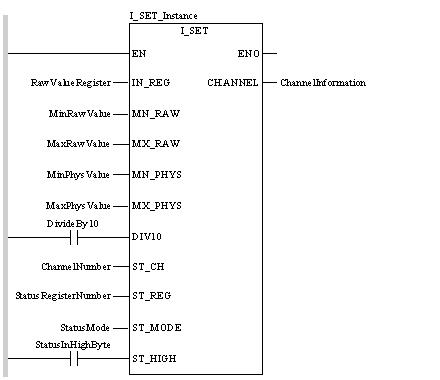

Représentation :

Représentation en IL

Représentation :

CAL I_SET_Instance (IN_REG:=RawValueRegister, MN_RAW:=MinRawValue, MX_RAW:=MaxRawValue, MN_PHYS:=MinPhysValue, MX_PHYS:=MaxPhysValue, DIV10:=DivideBy10, ST_CH:=ChannelNumber, ST_REG:=StatusRegisterNumber, ST_MODE:=StatusMode, ST_HIGH:=StatusInHighByte, CHANNEL=>ChannelInformation)

Représentation en ST

Représentation :

CAL I_SET_Instance (IN_REG:=RawValueRegister, MN_RAW:=MinRawValue, MX_RAW:=MaxRawValue, MN_PHYS:=MinPhysValue, MX_PHYS:=MaxPhysValue, DIV10:=DivideBy10, ST_CH:=ChannelNumber, ST_REG:=StatusRegisterNumber, ST_MODE:=StatusMode, ST_HIGH:=StatusInHighByte, CHANNEL=>ChannelInformation)

Description de paramètres

Description des paramètres d'entrée :

Paramètre	Type	Signification
IN_REG	UINT	Numéro du registre de valeurs brutes (%IW) Par exemple : 1 pour %IW1
MN_RAW	DINT	0 % valeur brute (par exemple, 768)
MX_RAW	DINT	100 % valeur brute (par exemple, 64 768)
MN_PHYS	INT	valeur d'entrée minimale (par exemple, -10 V en tant que -10) Aucune constante autorisée
MX_PHYS	INT	valeur d'entrée maximale (par exemple, +10 V en tant que 10) Aucune constante autorisée
DIV10	BOOL	DiviserMN_PHYS et MX_PHYS par 10
ST_CH	UINT	Numéro de voie (1n) (par exemple, 4)
ST_REG	UINT	Numéro du registre d'état (%IW) Par exemple : 9 pour %IW9
ST_MODE	UINT	Mode d'état (par exemple, 1=AVI_STATUS_MODE)
ST_HIGH	BOOL	L'octet d'état figure dans l'octet le plus significatif du registre.

Description des paramètres de sortie :

Paramètre	Type	Signification
CHANNEL	ANL_OUT	Information de voie à décrire

NOTE : Si l'EFB est requis, le type de données peut être remplacé dans l'éditeur de données par.

Erreur d’exécution

Messages d'erreur pouvant apparaître :

Message d'erreur	Signification
E_EFB_USER_ERROR_1	L'entrée IN_REG n'est pas associée au numéro d'un mot d'entrée (%IW).
E_EFB_USER_ERROR_2 avec le numéro incorrect	L'entrée IN_REG est associée à un numéro de mot d'entrée (%IW) non valide.
E_EFB_USER_ERROR_3 avec le paramètre MN_RAW	MN_RAW ≥ MX_RAW
E_EFB_USER_ERROR_4 avec le paramètre MN_PHYS	Valeur de MN_PHYS inconnue
E_EFB_USER_ERROR_5 avec le paramètre MX_PHYS	Valeur de MX_PHYS inconnue
E_EFB_USER_ERROR_11	ST_REG non spécifiée
E_EFB_USER_ERROR_12	ST_REG trop élevée
E_EFB_USER_ERROR_13	ST_CH non spécifiée

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

Si ENO est réglé sur 0 (car EN = 0 ou en cas d'erreur d'exécution) :

les sorties du bloc fonction restent dans l'état qui était le leur lors du dernier cycle de scrutation exécuté correctement ;
la ou les sorties de la fonction, ainsi que les procédures, sont réglées sur 0.

UINT

UINT est l'abréviation du format « Unsigned INTeger » (entier non signé codé sur 16 bits). Les limites inférieure et supérieure sont les suivantes : 0 à (2 puissance 16) - 1.

Exemple :

0, 65535, 2#1111111111111111, 8#177777, 16#FFFF.

DINT

DINT est l'abréviation du format Double INTeger (entier double codé sur 32 bits).

Les limites supérieure/inférieure sont les suivantes : - (2 puissance 31) à (2 puissance 31) - 1.

Exemple :

-2147483648, 2147483647, 16#FFFFFFFF.

INT

INT est l'abréviation du format single INTeger (entier simple codé sur 16 bits).

Les limites supérieure/inférieure sont les suivantes : - (2 puissance 15) à (2 puissance 15) - 1.

Exemple :

-32768, 32767, 2#1111110001001001, 16#9FA4.

BOOL

BOOL est l'abréviation du type booléen. Il s'agit du type de données de base en informatique. Une variable de type BOOL peut avoir l'une des deux valeurs suivantes : 0 (FALSE) ou 1 (TRUE).

Un bit extrait d'un mot est de type BOOL, par exemple :%MW10.4

ANL_OUT

ANL_OUT est un type de données interne, utilisé entre des FFB Quantum. Par exemple, un FFB ACO130 fournit les structures de voie du module sous la forme de types ANL_OUT, qui sont utilisées comme des entrées d'un FFB O_PHYS. N'utilisez pas ce type de données hors des FFB Quantum.

Eléments du DDT :

Nom	Type	Commentaire
valuePtr	UDINT	3x or 4x raw value register
rawControl	BYTE	Control Byte(internal use only)
rawSpecific	BYTE	Specific Byte (internal use only)
offset	INT	Offset Value
range	WORD	Input range (resolution)
channel	BYTE	Input Channel number
statusMode	BYTE	Status Mode (internal use only)
statusPtr	UDINT	Identifies high byte or low byte of status register
warnCode	BYTE	Warning Code (internal use only)

ANL_IN

ANL_IN est un type de données interne, utilisé par des FFB Quantum. Par exemple, un FFB ACI040 fournit les structures de voie du module sous la forme de types ANL_IN, qui sont utilisées comme des entrées d'un FFB I_FILTER. N'utilisez pas ce type de données hors des FFB Quantum.

Eléments du DDT :

Nom	Type	Commentaire
valuePtr	UDINT	3x or 4x raw value register
rawControl	BYTE	Control Byte(internal use only)
rawSpecific	BYTE	Specific Byte (internal use only)
offset	INT	Offset Value
range	WORD	Input range (resolution)
channel	BYTE	Input Channel number
statusMode	BYTE	Status Mode (internal use only)
statusPtr	UDINT	Identifies high byte or low byte of status register
warnCode	BYTE	Warning Code (internal use only)
