Description

Description de la fonction

Ce bloc fonction lit dès son exécution les signaux d'un module d'E/S. Le module d'entrée doit se trouver dans le rack local de l'automate.

et peuvent être configurés comme paramètres supplémentaires.

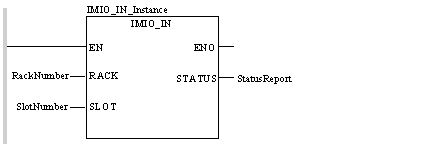

Représentation en FBD

Représentation :

Représentation en LD

Représentation :

Représentation en IL

Représentation :

CAL IMIO_IN_Instance (RACK:=RackNumber, SLOT:=SlotNumber,
    STATUS=>StatusReport)

Représentation en ST

Représentation :

IMIO_IN_Instance (RACK:=RackNumber, SLOT:=SlotNumber,
    STATUS=>StatusReport) ;

Description des paramètres

Description des paramètres d'entrée :

Paramètres	Type	Signification
RACK	INT	Numéro du rack (Quantum : 1)
SLOT	INT	Numéro d'emplacement (Quantum : 1...16)

Description des paramètres de sortie :

Paramètres	Type	Signification
STATUS	WORD	Rapport d'état

Erreur d'exécution

Il est possible d'utiliser le paramètre ENO comme témoin d'une erreur :

ENO	Signification
1	Fonctionnement correct (STATUS = "0")
0	Commande en défaut (STATUS n'est pas égal à "0")

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

Si ENO est réglé sur 0 (car EN = 0 ou en cas d'erreur d'exécution) :

les sorties du bloc fonction restent dans l'état qui était le leur lors du dernier cycle de scrutation exécuté correctement ;
la ou les sorties de la fonction, ainsi que les procédures, sont réglées sur 0.

WORD

Le type WORD est codé dans un format 16 bits et sert à effectuer des traitements sur des chaînes de bits.

Le tableau ci-dessous donne les limites inférieure/supérieure des bases qui peuvent être utilisées :

Base	Limite inférieure	Limite supérieure
Hexadécimale	16#0	16#FFFF
Octale	8#0	8#177777
Binaire	2#0	2#1111111111111111

Exemples de représentation

Données	Représentation dans l'une des bases
0000000011010011	16#D3
1010101010101010	8#125252
0000000011010011	2#11010011
