linéarisation par la racine carrée (plage de valeurs normalisée),
Le paramètre SQRT vous permet de linéariser une valeur d'entrée analogique.
Le filtre de racine carrée utilise les fonctions suivantes :
f(0) = 0, f(0.5) = 0.707, f(1) = 1.

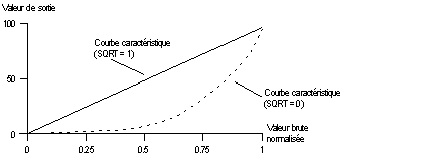

Courbe caractéristique du filtre de racine carrée,
correction de l'"offset" (correction point zéro),
Le paramètre OFFS_ADJ permet de modifier (d'adapter) le facteur d'amplification calculé de la sortie.
En général, il n'est pas nécessaire de corriger la valeur automatiquement préréglée (OFFS_ADJ = 0).
correction du " Range " (facteur d'amplification).
Le paramètre RNGE_ADJ permet de modifier (d'adapter) le facteur d'amplification calculé de la sortie.
En général, il n'est pas nécessaire de corriger la valeur automatiquement préréglée (RNGE_ADJ = 0).

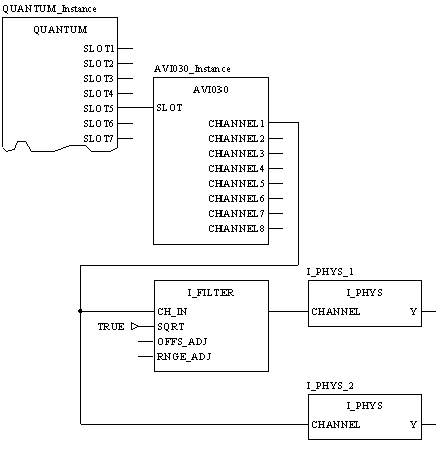

Structure avec I_FILTER
Les entrées OFFS_ADJ et RNGE_ADJ du bloc fonction I_FILTER ne sont pas utilisées. Par défaut, leur valeur est donc "0".
Pour les blocs fonction I_PHYS (I_PHYS_1), on a les valeurs suivantes :
|
valeurs d'entrées
(AVI030 10 V)
|
valeurs de sortie
(I_PHYS)
|
|
0 V
|
0.0
|
|
2,5 V
|
5.0
|
|
5 V
|
7.07
|
|
10 V
|
10.0
|
Pour les blocs fonction I_PHYS (I_PHYS_2), on a les valeurs suivantes :
|
valeurs d'entrées
(AVI030 10 V)
|
valeurs de sortie
(I_PHYS)
|
|
0 V
|
0.0
|
|
2,5 V
|
2.5
|
|
5 V
|
5.0
|
|
10 V
|
10.0
|
