Exemple d'application pour Quantum

Introduction

Pour obtenir un contrôle exact des valeurs de sortie, il est recommandé de réaliser la mise à l'échelle à l'aide de deux EFB. Le premier EFB (EFB de mise à l'échelle) met à l'échelle la valeur analogique et le second contrôle la valeur mise à l'échelle au regard des limites du processus. Dans la suite du traitement, vous pouvez utiliser, à votre convenance, la sortie originale Y de l'EFB de mise à l'échelle ou la sortie limitée OUT de l'EFB de limitation.

Exemple d'application

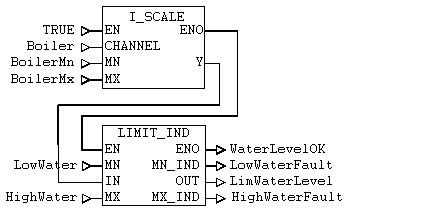

Un exemple simple permet d'illustrer l'utilisation des EFB.

A titre d'exemple, on prendra un chauffe-eau d'une capacité de 350 litres. La tension d'entrée va de 0,0 Volt pour 0 litre à 10,0 Volt pour 1 000 litres. Un régulateur PI doit garantir un volume compris entre 200 et 300 litres. L'EFB de limitation permet de détecter les dépassements et de limiter la sortie.

Valeurs données :

BoilerMn : 0

BoilerMx : 1 000

LowWater : 199

HighWater : 301

Boiler est une variable non localisée de type reliée à un EFB AVI030.

Exemple d'application

ANL_IN

ANL_IN est un type de données interne, utilisé par des FFB Quantum. Par exemple, un FFB ACI040 fournit les structures de voie du module sous la forme de types ANL_IN, qui sont utilisées comme des entrées d'un FFB I_FILTER. N'utilisez pas ce type de données hors des FFB Quantum.

Eléments du DDT :

Nom	Type	Commentaire
valuePtr	UDINT	3x or 4x raw value register
rawControl	BYTE	Control Byte(internal use only)
rawSpecific	BYTE	Specific Byte (internal use only)
offset	INT	Offset Value
range	WORD	Input range (resolution)
channel	BYTE	Input Channel number
statusMode	BYTE	Status Mode (internal use only)
statusPtr	UDINT	Identifies high byte or low byte of status register
warnCode	BYTE	Warning Code (internal use only)
