NOM_CMD_DFB : échange explicite pour BMXNOM0200 dans une station X80

Description de la fonction

Le bloc fonction NOM_CMD_DFB est utilisé pour effectuer un des échanges explicites suivants (READ_STS ou WRITE_CMD) avec un module BMXNOM0200 situé sur une station X80.

Les paramètres supplémentaires et peuvent aussi être configurés.

var_NOM_CMD_DFB

var_NOM_CMD_DFB est une structure DDT qui peut être utilisée pour adresser les paramètres d'entrée/de sortie d'une instance de NOM_CMD_DFB.

La structure DDT contient les mêmes éléments que le type de DFB NOM_CMD_DFB :

Elément	Type
cra_ip_addr	STRING
rack	BYTE
module	BYTE
channel	BYTE
select_write_CMD	BOOL
select_read_STS	BOOL
active_CMD_NOM	BOOL

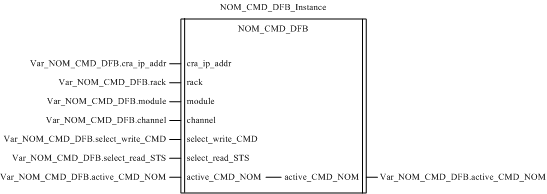

Représentation en FBD

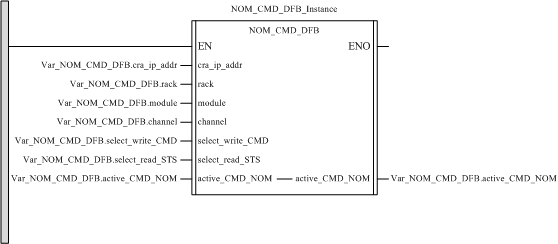

Représentation en LD

Représentation en IL

Représentation :

CAL NOM_CMD_DFB_Instance (cra_ip_addr:=Var_NOM_CMD_DFB.cra_ip_addr, rack:=Var_NOM_CMD_DFB.rack, module:=Var_NOM_CMD_DFB.module, channel:=Var_NOM_CMD_DFB.channel, select_write_CMD:=Var_NOM_CMD_DFB.select_write_CMD, select_read_STS:=Var_NOM_CMD_DFB.select_read_STS, active_CMD_NOM:=Var_NOM_CMD_DFB.active_CMD_NOM)

Représentation en ST

Représentation :

NOM_CMD_DFB_Instance (cra_ip_addr:=Var_NOM_CMD_DFB.cra_ip_addr, rack:=Var_NOM_CMD_DFB.rack, module:=Var_NOM_CMD_DFB.module, channel:=Var_NOM_CMD_DFB.channel, select_write_CMD:=Var_NOM_CMD_DFB.select_write_CMD, select_read_STS:=Var_NOM_CMD_DFB.select_read_STS, active_CMD_NOM:=Var_NOM_CMD_DFB.active_CMD_NOM);

Description des paramètres

Le tableau suivant décrit les paramètres d’entrée :

Paramètre	Type	Commentaire
cra_ip_addr	STRING	Adresse IP du module CRA : si vide (un espace) : accéder au module BMXNOM0200 situé sur le rack local de l'UC. si complété : accéder au module BMXNOM0200 situé sur la station X80.
rack	BYTE	Numéro du rack où se trouve le module NOM.
module	BYTE	Numéro du module, emplacement où se trouve le module BMXNOM0200 sur le rack.
channel	BYTE	Numéro de voie, 0 ou 1.
select_write_CMD	BOOL	Permettre l'envoi de Write_Cmd au module BMXNOM0200 lorsque active_CMD_NOM est True.
select_read_STS	BOOL	Permettre l'envoi de Read_Sts pour le module BMXNOM0200 lorsque active_CMD_NOM est True.

NOTE : select_write_CMD et select_read_STS sont mutuellement exclusifs.

Le tableau suivant décrit les paramètres d'entrée/sortie :

Paramètre	Type	Commentaire
active_CMD_NOM	BOOL	Activer la requête d'envoi de Write_Cmd ou Read_Sts.
