WRITE_PARAM_MX : écriture des paramètres dans le rack local

Traduction de la notice originale

Description de la fonction

La fonction WRITE_PARAM_MX permet d'écrire les paramètres d'un module déclaré dans le situé dans le rack local. Elle effectue un échange explicite avec la mémoire de l'UC (CPU) Modicon M580.

NOTE : L'avantage de cette fonction est de pouvoir utiliser un programme pour modifier les valeurs définies dans la configuration.

Les paramètres supplémentaires et sont aussi configurables.

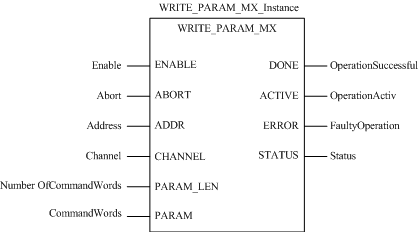

Représentation en FBD

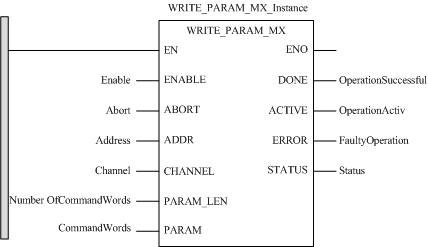

Représentation en LD

Représentation en IL

Représentation :

CAL WRITE_PARAM_MX_Instance (ENABLE:=Enable, ABORT:=Abort, ADDR:=Address, CHANNEL:=Channel, PARAM_LEN:=NumberOfCommandWords, PARAM:=CommandWords, DONE=>OperationSuccessful, ACTIVE=>OperationActiv, ERROR=>FaultyOperation, STATUS=>Status)

Représentation en ST

Représentation :

WRITE_PARAM_MX_Instance (ENABLE:=Enable, ABORT:=Abort, ADDR:=Address, CHANNEL:=Channel, PARAM_LEN:=NumberOfCommandWords, PARAM:=CommandWords, DONE=>OperationSuccessful, ACTIVE=>OperationActiv, ERROR=>FaultyOperation, STATUS=>Status);

Description des paramètres

Le tableau suivant décrit les paramètres d'entrée :

Paramètre	Type de données	Signification
Enable	BOOL	Réglé sur 1 pour déclencher l'opération.
Abort	BOOL	Réglé sur 1 pour abandonner l'opération en cours.
Address	ANY ARRAY OF INT	Tableau contenant le résultat d'adresse de la fonction ADDMX (1) et identifiant le rack auquel le module appartient.
Channel	STRING	Identifie la voie concernée. Elle contient les numéros du rack, de l'emplacement et de la voie (r.s.c).
NumberOfCommandWords	INT	Nombre de registres/mots de paramètre à écrire. 0 : tous les registres seront envoyés.
CommandWords	ANY	Registres/mots de paramètre de la voie. Comme ils sont propres au module, reportez-vous au manuel du module approprié pour plus d'informations. Une variable de type DDDT peut être utilisée.
(1) Pour adresser un module dans le rack local, entrez 0.0.10 (adresse du serveur principal d'UC).

Le tableau suivant décrit les paramètres de sortie :

Paramètre	Type de données	Signification
OperationSuccessful	BOOL	Opération ayant abouti
OperationActiv	BOOL	Opération en cours
FaultyOperation	BOOL	Opération ayant échoué
Status	WORD	Identificateur d'erreur détectée

Un DDT d'équipement est un DDT (type de données dérivé) prédéfini par le constructeur qui ne peut pas être modifié par l'utilisateur. Il contient les éléments de langage d'E/S d'un module d'E/S.

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

Un ARRAY est un tableau d'éléments de même type.

La syntaxe est la suivante : ARRAY [<limites>] OF <Type>

ARRAY [1..2] OF BOOL est un tableau à une dimension composé de deux éléments de type BOOL.

ARRAY [1..10, 1..20] OF INT est un tableau à deux dimensions composé de 10 x 20 éléments de type INT.

Une variable de type STRING est une chaîne de caractères ASCII. La longueur maximale d'une chaîne est de 65 534 caractères.

INT est l'abréviation du format single INTeger (entier simple codé sur 16 bits).

Les limites supérieure/inférieure sont les suivantes : - (2 puissance 15) à (2 puissance 15) - 1.

-32768, 32767, 2#1111110001001001, 16#9FA4.

Une hiérarchie existe entre les différents types de données. Dans les DFB, il est parfois possible de déclarer les variables pouvant contenir plusieurs types de valeurs. On utilise alors les types ANY_xxx.

BOOL est l'abréviation du type booléen. Il s'agit du type de données de base en informatique. Une variable de type BOOL peut avoir l'une des deux valeurs suivantes : 0 (FALSE) ou 1 (TRUE).

Un bit extrait d'un mot est de type BOOL, par exemple :%MW10.4

Le type WORD est codé dans un format 16 bits et sert à effectuer des traitements sur des chaînes de bits.

Le tableau ci-dessous donne les limites inférieure/supérieure des bases qui peuvent être utilisées :

Exemples de représentation

Base	Limite inférieure	Limite supérieure
Hexadécimale	16#0	16#FFFF
Octale	8#0	8#177777
Binaire	2#0	2#1111111111111111

Données	Représentation dans l'une des bases
0000000011010011	16#D3
1010101010101010	8#125252
0000000011010011	2#11010011
