L'EFB ERT_854_20 fournit une interface logicielle au module ERT 854 20 qui vous permet d'accéder aisément à des fonctions telles que le comptage, l'horodatage, l'état ou la synchronisation de l'heure. L'EFB ERT_854_20 coordonne le flux de données multiplexées entre le module ERT et l'automate au moyen de registres d'entrée et de sortie. Il mémorise également les valeurs de comptage intermédiaires dans une mémoire interne jusqu'à ce que les données soient complètes, afin de fournir un jeu cohérent de toutes les valeurs de comptage à la liste d'instructions. Le système active automatiquement un mémento « Nouvelles données » pour chaque type de données lorsque le type de données d'entrée a été copié dans la structure de sortie correspondante de l'EFB.

Les paramètres supplémentaires EN et ENO peuvent être configurés.

En règle générale, les données %IW correspondent à la broche de sortie EFB nommée INPUT.

Il faut tenir compte du fait que cette sortie EFB n'est pas cohérente avec les données %IW pendant quelques scrutations après le démarrage de l'automate, en raison des mécanismes de liaison mis en œuvre entre l'EFB ERT_854_20 et le matériel de l'ERT.

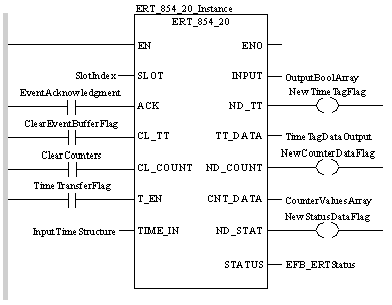

Représentation :

CAL ERT_854_20_Instance (SLOT:=SlotIndex, ACK:=EventAcknowledgment, CL_TT:=ClearEventBufferFlag, CL_COUNT:=ClearCounters, T_EN:=TimeTransferFlag, TIME_IN:=InputTimeStructure, INPUT=>OutputBoolArray, ND_TT=>NewTimeTagFlag, TT_DATA=>TimeTagDataOutput, ND_COUNT=>NewCounterDataFlag, CNT_DATA=>CounterValuesArray, ND_STAT=>NewStatusDataFlag, STATUS=>EFB_ERTStatus)

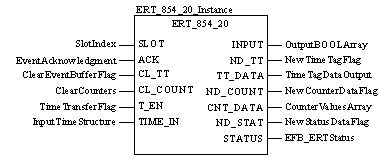

Représentation :

ERT_854_20_Instance (SLOT:=SlotIndex, ACK:=EventAcknowledgment, CL_TT:=ClearEventBufferFlag, CL_COUNT:=ClearCounters, T_EN:=TimeTransferFlag, TIME_IN:=InputTimeStructure, INPUT=>OutputBoolArray, ND_TT=>NewTimeTagFlag, TT_DATA=>TimeTagDataOutput, ND_COUNT=>NewCounterDataFlag, CNT_DATA=>CounterValuesArray, ND_STAT=>NewStatusDataFlag, STATUS=>EFB_ERTStatus) ;
