READ_PARAM : Lecture des paramètres de réglage

Description de la fonction

La fonction READ_PARAM permet de lire les paramètres de réglage d’un module ou d’une interface intégrée en effectuant un échange explicite avec la mémoire processeur.

Les paramètres supplémentaires et peuvent être configurés.

Fonctionnement

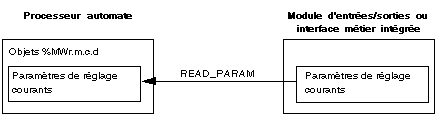

Synoptique de fonctionnement :

Représentation en FBD

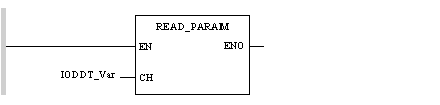

Représentation :

Représentation en LD

Représentation :

Représentation en IL

Représentation :

LD IODDT_Var

READ_PARAM

Représentation en ST

Représentation :

READ_PARAM(IODDT_Var);

Description des paramètres

Le tableau suivant décrit les paramètres d’entrée :

Paramètre	Type	Commentaire
IODDT_Var	IODDT	Variable de type IODDT correspondant à la voie ou au module dont on veut lire les paramètres de réglage. Exempl e : IODDT_Var de type T_COUNT_ACQ

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

Si ENO est réglé sur 0 (car EN = 0 ou en cas d'erreur d'exécution) :

les sorties du bloc fonction restent dans l'état qui était le leur lors du dernier cycle de scrutation exécuté correctement ;
la ou les sorties de la fonction, ainsi que les procédures, sont réglées sur 0.

IODDT

IODDT est l'acronyme de « Input/Output Derived Data Type » (type de données dérivées d'E/S).

Cet acronyme désigne un type de données structuré représentant un module ou une voie d'un module automate. Chaque module expert possède ses propres IODDT.
