Bloc fonction d'E/S directes IMIO_OUT
(Traduction du document original anglais)
A propos de nous
Description du fonctionnement
Ce bloc fonction fournit immédiatement les signaux du module d'E/S au cours du traitement. Le module de sortie doit être situé dans le rack local de l'automate.
Les paramètres supplémentaires EN et ENO peuvent être configurés.

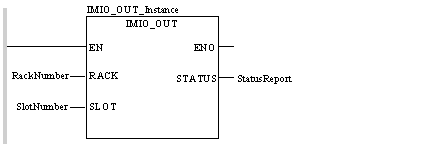

Représentation en FBD
Représentation :
Représentation en LD
Représentation :
Représentation en IL
Représentation :
CAL IMIO_OUT_Instance (RACK:=RackNumber, SLOT:=SlotNumber,
    STATUS=>StatusReport)
Représentation en ST
Représentation :
IMIO_OUT_Instance (RACK:=RackNumber, SLOT:=SlotNumber,
    STATUS=>StatusReport) ;
Description des paramètres
Description des paramètres d'entrée :
Paramètre
Type de données
Signification
RACK
INT
Numéro du rack
(Quantum: 1)
SLOT
INT
Numéro de l'emplacement (Quantum: 1...16)
Description des paramètres de sortie :
Paramètre
Type de données
Signification
STATUS
WORD
Compte rendu d'état
Erreur d'exécution
Le paramètre ENO peut être utilisé pour l'affichage des erreurs :
ENO
Signification
1
Opération OK (STATUS est égal à "0")
0
Opération en défaut (STATUS est égal à "0")
