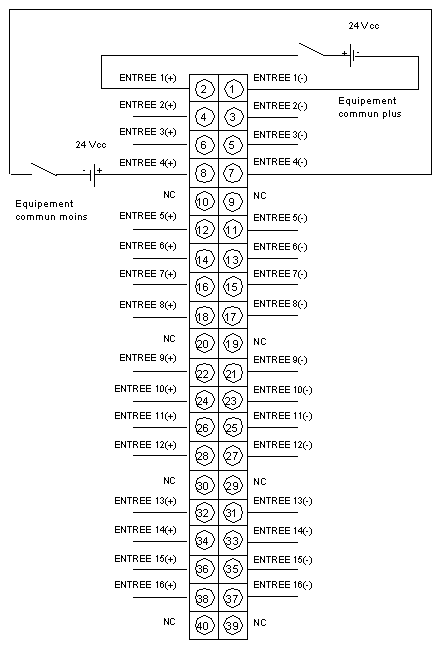

Schéma de câblage

Illustration

NOTE : Des câbles de signal blindés ou non blindés peuvent être utilisés indifféremment (l’utilisateur doit envisager l’utilisation d’un câble blindé dans un environnement bruyant). Les câbles blindés doivent posséder un blindage relié à la terre près de la terre du signal.

NC = non connecté.

NOTE : le couple de serrage doit être compris entre 0,5 Nm et 0,8 Nm.

AVIS

DESTRUCTION DE L'ADAPTATEUR

Avant de serrer l'écrou de blocage avec un couple compris entre 0,50 et 0,8 Nm, veillez à positionner correctement le connecteur de l'adaptateur F à angle droit.
Lors du serrage, maintenez le connecteur fermement.
Ne serrez pas l'adaptateur F à angle droit au-delà du couple spécifié.

Le non-respect de ces instructions peut provoquer des dommages matériels.
